  #1576
Alt 15.04.2009, 20:15
ivea ivea ist offline
Vice Admiral

Registriert seit: 26.01.2007
Beiträge: 1.913
2.111 Danke in 1.074 Beiträgen
Standard

Panna,
so hätt ichs gerne :
Mindestens 2 Kanten am Ventil zu sehen und keine Kante unterm Sitzring.
Gruß Olli

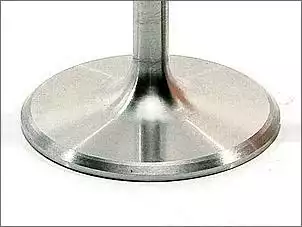

Klicken Sie auf die Grafik für eine größere Ansicht

Name:	Ventil.jpg
Hits:	136
Größe:	21,9 KB
ID:	131115

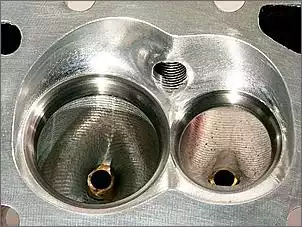

Klicken Sie auf die Grafik für eine größere Ansicht

Name:	Sitzring im Kopf.jpg
Hits:	149
Größe:	51,9 KB
ID:	131116
Mit Zitat antworten top
  #1577
Alt 15.04.2009, 20:17
Benutzerbild von Exhauster
Exhauster Exhauster ist offline
Fleet Admiral

Registriert seit: 07.12.2008
Ort: Neustadt / SH
Beiträge: 6.492
Boot: Von der Ryds bis zur Donzi
7.847 Danke in 4.137 Beiträgen
Exhauster eine Nachricht über MSN schicken
Standard

Micha, das Ventil trägt zu tief auf.

Würde dir empfehlen den oberen Korrekturwinkel nachzufräsen!

Gruß Karsten
Mit Zitat antworten top
Folgende 3 Benutzer bedanken sich für diesen Beitrag:
  #1578
Alt 15.04.2009, 20:22
Benutzerbild von Exhauster
Exhauster Exhauster ist offline
Fleet Admiral

Registriert seit: 07.12.2008
Ort: Neustadt / SH
Beiträge: 6.492
Boot: Von der Ryds bis zur Donzi
7.847 Danke in 4.137 Beiträgen
Exhauster eine Nachricht über MSN schicken
Standard

Zitat:
Zitat von Exhauster Beitrag anzeigen
Micha, das Ventil trägt zu tief auf.

Würde dir empfehlen den oberen Korrekturwinkel nachzufräsen!

Gruß Karsten
Um Missverständnisse zu vermeiden...damit den 60er zur ventilführung hin meine!
Mit Zitat antworten top
Folgender Benutzer bedankt sich für diesen Beitrag:
  #1579
Alt 15.04.2009, 20:31
ivea ivea ist offline
Vice Admiral

Registriert seit: 26.01.2007
Beiträge: 1.913
2.111 Danke in 1.074 Beiträgen
Standard

Zitat:
Zitat von Panna Beitrag anzeigen
2. Der Temperaturanschluß ist 3/8 Zoll(habe eine Druchluftkupplung dran geschraubt)
Nen Druckluftanschluss an der Ölwanne zu haben kann schon mal nützlich sein

Olli
Mit Zitat antworten top
  #1580
Alt 15.04.2009, 20:35
Benutzerbild von Panna
Panna Panna ist offline
Admiral

Registriert seit: 08.09.2006
Ort: Remscheid
Beiträge: 4.365
25.532 Danke in 7.524 Beiträgen
Standard

Zitat:
Zitat von ivea Beitrag anzeigen
Genau! Und für wen soll die "Präzisions"-Kante unterhalb des Sitzringes sein?

Um etwas auf die "hohe" Kante zu legen ist das nicht der richtig Ort !

Olli
Da ist keine Kante,sieht nur so aus!
__________________
Hier könnte mein Name stehen!!!

Mit Zitat antworten top
Folgender Benutzer bedankt sich für diesen Beitrag:
  #1581
Alt 15.04.2009, 20:40
Benutzerbild von Panna
Panna Panna ist offline
Admiral

Registriert seit: 08.09.2006
Ort: Remscheid
Beiträge: 4.365
25.532 Danke in 7.524 Beiträgen
Standard

Zitat:
Zitat von Exhauster Beitrag anzeigen
Micha, das Ventil trägt zu tief auf.

Würde dir empfehlen den oberen Korrekturwinkel nachzufräsen!

Gruß Karsten
Das war doch Gestern mein Reden!
Karsten die oder ?
Miniaturansicht angehängter Grafiken
Klicken Sie auf die Grafik für eine größere Ansicht

Name:	Teile%20f%C3%BCr%20Panna%20029.jpg
Hits:	183
Größe:	43,3 KB
ID:	131118
__________________
Hier könnte mein Name stehen!!!


Geändert von Panna (15.04.2009 um 20:55 Uhr)
Mit Zitat antworten top
  #1582
Alt 15.04.2009, 20:43
ivea ivea ist offline
Vice Admiral

Registriert seit: 26.01.2007
Beiträge: 1.913
2.111 Danke in 1.074 Beiträgen
Standard

Da bin ich mir sicher.
Olli
Mit Zitat antworten top
  #1583
Alt 15.04.2009, 20:45
Benutzerbild von Exhauster
Exhauster Exhauster ist offline
Fleet Admiral

Registriert seit: 07.12.2008
Ort: Neustadt / SH
Beiträge: 6.492
Boot: Von der Ryds bis zur Donzi
7.847 Danke in 4.137 Beiträgen
Exhauster eine Nachricht über MSN schicken
Standard

Zitat:
Zitat von Panna Beitrag anzeigen
Da ist keine Kante,sieht nur so aus!
Augen reibt...Micha da ist ne Kante!

Normal sieht es so aus!

Gruß Karsten

Geändert von Exhauster (14.06.2012 um 17:17 Uhr)
Mit Zitat antworten top
Folgender Benutzer bedankt sich für diesen Beitrag:
  #1584
Alt 15.04.2009, 20:48
Benutzerbild von Exhauster
Exhauster Exhauster ist offline
Fleet Admiral

Registriert seit: 07.12.2008
Ort: Neustadt / SH
Beiträge: 6.492
Boot: Von der Ryds bis zur Donzi
7.847 Danke in 4.137 Beiträgen
Exhauster eine Nachricht über MSN schicken
Standard

Micha, diese Kante hat keinen Einfluss auf dein Tragbild!

Gruß Karsten
Mit Zitat antworten top
Folgender Benutzer bedankt sich für diesen Beitrag:
  #1585
Alt 15.04.2009, 21:02
Benutzerbild von Panna
Panna Panna ist offline
Admiral

Registriert seit: 08.09.2006
Ort: Remscheid
Beiträge: 4.365
25.532 Danke in 7.524 Beiträgen
Standard

So mal neue Bilder gemacht.
Miniaturansicht angehängter Grafiken
Klicken Sie auf die Grafik für eine größere Ansicht

Name:	IMG_7952.jpg
Hits:	183
Größe:	23,3 KB
ID:	131132   Klicken Sie auf die Grafik für eine größere Ansicht

Name:	IMG_7943.jpg
Hits:	170
Größe:	17,3 KB
ID:	131133   Klicken Sie auf die Grafik für eine größere Ansicht

Name:	IMG_7950.jpg
Hits:	184
Größe:	30,7 KB
ID:	131134

Klicken Sie auf die Grafik für eine größere Ansicht

Name:	IMG_7945.jpg
Hits:	175
Größe:	19,5 KB
ID:	131135   Klicken Sie auf die Grafik für eine größere Ansicht

Name:	IMG_7951.jpg
Hits:	182
Größe:	49,2 KB
ID:	131136
__________________
Hier könnte mein Name stehen!!!

Mit Zitat antworten top
  #1586
Alt 15.04.2009, 21:03
Benutzerbild von Panna
Panna Panna ist offline
Admiral

Registriert seit: 08.09.2006
Ort: Remscheid
Beiträge: 4.365
25.532 Danke in 7.524 Beiträgen
Standard

Zitat:
Zitat von Exhauster Beitrag anzeigen
Augen reibt...Micha da ist ne Kante!

Normal sieht es so aus!

Gruß Karsten
Karsten ist das ein Bleifreikopf ?
__________________
Hier könnte mein Name stehen!!!

Mit Zitat antworten top
  #1587
Alt 15.04.2009, 21:08
Benutzerbild von Exhauster
Exhauster Exhauster ist offline
Fleet Admiral

Registriert seit: 07.12.2008
Ort: Neustadt / SH
Beiträge: 6.492
Boot: Von der Ryds bis zur Donzi
7.847 Danke in 4.137 Beiträgen
Exhauster eine Nachricht über MSN schicken
Standard

Okay, meine Vermutung bestätigt sich.

Sind mal neue Sitzringe eingebaut worden mit nem 90° Korrektureinstich zum Ventilschaft hin.
Dadurch erscheint der Absatz zu deinem alten werksmässigen 60° Korrekturwinkel.
Das ist aber nicht das Problem!
Dein Ventiltragbild ist zu breit.
Es muss zum Ventilschaft hin ein wenig abgefräst werden am Sitz, Somit erreichst du ein mittiges Tragbild am Ventil und die empfohlenen Sitzbreite.

Gruß Karsten
Mit Zitat antworten top
  #1588
Alt 15.04.2009, 21:09
Benutzerbild von Panna
Panna Panna ist offline
Admiral

Registriert seit: 08.09.2006
Ort: Remscheid
Beiträge: 4.365
25.532 Danke in 7.524 Beiträgen
Standard

Zitat:
Zitat von Exhauster Beitrag anzeigen
Micha, das Ventil trägt zu tief auf.

Würde dir empfehlen den oberen Korrekturwinkel nachzufräsen!

Gruß Karsten
Was meinst du damit ?
__________________
Hier könnte mein Name stehen!!!

Mit Zitat antworten top
  #1589
Alt 15.04.2009, 21:12
Benutzerbild von Panna
Panna Panna ist offline
Admiral

Registriert seit: 08.09.2006
Ort: Remscheid
Beiträge: 4.365
25.532 Danke in 7.524 Beiträgen
Standard

Zitat:
Zitat von Exhauster Beitrag anzeigen
Okay, meine Vermutung bestätigt sich.

Sind mal neue Sitzringe eingebaut worden mit nem 90° Korrektureinstich zum Ventilschaft hin.
Dadurch erscheint der Absatz zu deinem alten werksmässigen 60° Korrekturwinkel.
Das ist aber nicht das Problem!
Dein Ventiltragbild ist zu breit.
Es muss zum Ventilschaft hin ein wenig abgefräst werden am Sitz, Somit erreichst du ein mittiges Tragbild am Ventil und die empfohlenen Sitzbreite.

Gruß Karsten
Ah, das Tragbild ist zu groß?! Mach bitte mal ein Pfeil wo am Ventil ich was weg nehmen muß !
__________________
Hier könnte mein Name stehen!!!

Mit Zitat antworten top
  #1590
Alt 15.04.2009, 21:18
Benutzerbild von Exhauster
Exhauster Exhauster ist offline
Fleet Admiral

Registriert seit: 07.12.2008
Ort: Neustadt / SH
Beiträge: 6.492
Boot: Von der Ryds bis zur Donzi
7.847 Danke in 4.137 Beiträgen
Exhauster eine Nachricht über MSN schicken
Standard

Nichts am Ventil wegnehmen!

Bekommst gleich ne PN!
Mit Zitat antworten top
Folgender Benutzer bedankt sich für diesen Beitrag:
  #1591
Alt 15.04.2009, 21:47
ivea ivea ist offline
Vice Admiral

Registriert seit: 26.01.2007
Beiträge: 1.913
2.111 Danke in 1.074 Beiträgen
Standard

Zitat:
Zitat von Exhauster Beitrag anzeigen
Nichts am Ventil wegnehmen!

Bekommst gleich ne PN!

Schön und ich sterbe dumm.

Olli
Mit Zitat antworten top
  #1592
Alt 15.04.2009, 21:55
Benutzerbild von Panna
Panna Panna ist offline
Admiral

Registriert seit: 08.09.2006
Ort: Remscheid
Beiträge: 4.365
25.532 Danke in 7.524 Beiträgen
Standard

Lösung kommt!
__________________
Hier könnte mein Name stehen!!!

Mit Zitat antworten top
  #1593
Alt 15.04.2009, 22:07
Benutzerbild von Panna
Panna Panna ist offline
Admiral

Registriert seit: 08.09.2006
Ort: Remscheid
Beiträge: 4.365
25.532 Danke in 7.524 Beiträgen
Standard

Karsten hatte die Befürchtung, dass das Tragbild zu groß ist.Ich soll an der Kante ,mit einem 60° Fräser was weg nehmen.Damit der Sitz etwas schmaler wird.
Miniaturansicht angehängter Grafiken
Klicken Sie auf die Grafik für eine größere Ansicht

Name:	IMG_7951.jpg
Hits:	170
Größe:	52,5 KB
ID:	131154
__________________
Hier könnte mein Name stehen!!!

Mit Zitat antworten top
Folgende 3 Benutzer bedanken sich für diesen Beitrag:
  #1594
Alt 15.04.2009, 22:11
Benutzerbild von Panna
Panna Panna ist offline
Admiral

Registriert seit: 08.09.2006
Ort: Remscheid
Beiträge: 4.365
25.532 Danke in 7.524 Beiträgen
Standard

Jetzt mal die Maße!!
Miniaturansicht angehängter Grafiken
Klicken Sie auf die Grafik für eine größere Ansicht

Name:	IMG_7953.jpg
Hits:	170
Größe:	35,2 KB
ID:	131155   Klicken Sie auf die Grafik für eine größere Ansicht

Name:	IMG_7954.jpg
Hits:	170
Größe:	35,3 KB
ID:	131156   Klicken Sie auf die Grafik für eine größere Ansicht

Name:	IMG_7955.jpg
Hits:	166
Größe:	34,2 KB
ID:	131157

Klicken Sie auf die Grafik für eine größere Ansicht

Name:	IMG_7956.jpg
Hits:	172
Größe:	35,2 KB
ID:	131158   Klicken Sie auf die Grafik für eine größere Ansicht

Name:	IMG_7957.jpg
Hits:	170
Größe:	36,4 KB
ID:	131159
__________________
Hier könnte mein Name stehen!!!

Mit Zitat antworten top
Folgende 2 Benutzer bedanken sich für diesen Beitrag:
  #1595
Alt 15.04.2009, 22:18
ivea ivea ist offline
Vice Admiral

Registriert seit: 26.01.2007
Beiträge: 1.913
2.111 Danke in 1.074 Beiträgen
Standard

OK, und wo ist der Unterschied wenn man am Ventilteller die Fläche um 1 Grad rücksetzt, bis die neue sich ergebende Kante mittig in der jetzigen Dichtfläche zu liegen kommt?

Olli

Klicken Sie auf die Grafik für eine größere Ansicht

Name:	Ventil2.jpg
Hits:	211
Größe:	25,4 KB
ID:	131167
Mit Zitat antworten top
  #1596
Alt 15.04.2009, 22:29
Benutzerbild von Panna
Panna Panna ist offline
Admiral

Registriert seit: 08.09.2006
Ort: Remscheid
Beiträge: 4.365
25.532 Danke in 7.524 Beiträgen
Standard

Zitat:
Zitat von ivea Beitrag anzeigen
OK, und wo ist der Unterschied wenn man am Ventilteller die Fläche um 1 Grad rücksetzt, bis die neue sich ergebende Kante mittig in der jetzigen Dichtfläche zu liegen kommt?

Olli

Anhang 131167
Upps ,habe es jetzt verstanden.Würde auch gehen!!
__________________
Hier könnte mein Name stehen!!!

Mit Zitat antworten top
  #1597
Alt 15.04.2009, 22:36
ivea ivea ist offline
Vice Admiral

Registriert seit: 26.01.2007
Beiträge: 1.913
2.111 Danke in 1.074 Beiträgen
Standard

Zitat:
Zitat von Panna Beitrag anzeigen
Upps ,habe es jetzt verstanden.Würde auch gehen!!
Hätte den Vorteil, dass die Kante zum Ventilschaft läuft.
Wie man das schön am Sitzring macht (rechtwinkelig zur Schaftführung) ist wohl kniffeliger.

Gibts n Grund @ Exhauster?

Olli
Mit Zitat antworten top
  #1598
Alt 15.04.2009, 22:38
Benutzerbild von Panna
Panna Panna ist offline
Admiral

Registriert seit: 08.09.2006
Ort: Remscheid
Beiträge: 4.365
25.532 Danke in 7.524 Beiträgen
Standard

Zitat:
Zitat von ivea Beitrag anzeigen
Hätte den Vorteil, dass die Kante zum Ventilschaft läuft.
Wie man das schön am Sitzring macht (rechtwinkelig zur Schaftführung) ist wohl kniffeliger.

Gibts n Grund @ Exhauster?

Olli
Bei Karsten dauert es noch was.Er sucht gerade seine Handy Nr. für mich
__________________
Hier könnte mein Name stehen!!!

Mit Zitat antworten top
Folgender Benutzer bedankt sich für diesen Beitrag:
  #1599
Alt 15.04.2009, 22:41
ivea ivea ist offline
Vice Admiral

Registriert seit: 26.01.2007
Beiträge: 1.913
2.111 Danke in 1.074 Beiträgen
Standard

Zitat:
Zitat von Panna Beitrag anzeigen
Bei Karsten dauert es noch was.Er sucht gerade seine Handy Nr. für mich
Auf Rückruf drücken und denjenigen fragen der dann ran geht mit welcher Nummer man ankommt

Olli
Mit Zitat antworten top
  #1600
Alt 15.04.2009, 23:08
Benutzerbild von Ölfinger
Ölfinger Ölfinger ist offline
Ehrenmitglied

Registriert seit: 05.05.2007
Ort: Spanien/Hospitalet
Beiträge: 4.389
Boot: van Andern
8.786 Danke in 3.810 Beiträgen
Standard

Kinder, Kinder
Ihr macht mich feddich!

Instandsetzungs-know-how, Maschinenpark bis der Arzt kommt

und keiner beherrscht die Macrofunktion seiner Kamera


...oder macht Ihr die Fodos middie Handies ??





Danke an alle für diesen Informativen Fred!
und trotzdem nochmal die Bitte : lest VW's Fotografier und Bearbeitungsthread!
__________________
Gruss Konny

Das schwierige daran zu tun was man will,
ist es erstmal zu wissen was man will.
Mit Zitat antworten top
Folgender Benutzer bedankt sich für diesen Beitrag:
Antwort
Vorherige Seite - Ergebnis 1.551 bis 1.575 von 2.116Nächste Seite - Ergebnis 1.601 bis 1.625 von 2.116



Forumregeln
Es ist Ihnen nicht erlaubt, neue Themen zu verfassen.
Es ist Ihnen nicht erlaubt, auf Beiträge zu antworten.
Es ist Ihnen nicht erlaubt, Anhänge hochzuladen.
Es ist Ihnen nicht erlaubt, Ihre Beiträge zu bearbeiten.

BB-Code ist an.
Smileys sind an.
[IMG] Code ist an.
HTML-Code ist aus.

Gehe zu


Alle Zeitangaben in WEZ +1. Es ist jetzt 10:38 Uhr.


Powered by vBulletin® Version 3.8.11 (Deutsch)
Copyright ©2000 - 2024, vBulletin Solutions, Inc.
