#26
22.03.2015, 21:19
|
||||
|
||||
Als Starterknopf ist genau dieser verbaut: http://www.amazon.de/gp/product/B00I...ilpage_o04_s00 (PaidLink)
|
|
#27
22.03.2015, 21:23
|
|||
|
|||
|
Finde mal herraus wo die ganzen Kabel dran sind.
Das sind ja noch 2 graue mit dabei Ist leider auf den Fotos nicht ersichtlich
__________________
MFG Dieter Fiberline G 15 Bj. 1972 Suzuki DT 65 Bj. 1995
|
|
#28
22.03.2015, 21:25
|
||||
|
||||
|
Zitat:
|
|
#31
22.03.2015, 21:44
|
||||
|
||||
|
Welche Frage ich mir jetzt noch zusätzlich stelle ist, ob und wie ich das Relais anklemmen soll?!

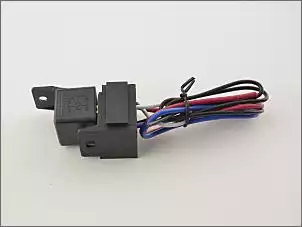

Es handelt sich hierbei um genau dieses zusammengesteckte Teil:
|
|
#32
22.03.2015, 21:49
|
|||
|
|||
|
Du hast einmal den Last und einmal den Steuerstromkreis.
85 und 86 Masse und dein Steuerstom. 30 und 87 als Schließer 30 und 87a als Öffner Als Starterrelais kannste das nicht nutzen
__________________
MFG Dieter Fiberline G 15 Bj. 1972 Suzuki DT 65 Bj. 1995 Geändert von Generador (22.03.2015 um 21:54 Uhr)
|
|
#33
22.03.2015, 21:54
|
||||
|
||||
|
Zitat:
 .. höhere Physik. Da kommen aus dem stecker wo das relais aufgesteckt ist 3 kabel raus... blau, schwarz und rot. ich hab jetzt keinen schimmer wo ich welches anklemmen muss?!
|
|
#36
22.03.2015, 21:58
|
|||
|
|||
|
Wenn du auf das Relais von und bei den Pins schaust stehen die Klemmenbezeichnungen normalerweise draus
Dann kannst kucken welches Kabel auf welchen Pin geht
__________________
MFG Dieter Fiberline G 15 Bj. 1972 Suzuki DT 65 Bj. 1995
|
|
#37
22.03.2015, 22:00
|
|||||
|
|||||
|
Zitat:
__________________
MFG Dieter Fiberline G 15 Bj. 1972 Suzuki DT 65 Bj. 1995
|
|||||
|
#39
22.03.2015, 22:09
|
||||
|
||||
|
Zitat:
|
|
#41
22.03.2015, 22:39
|
||||
|
||||
|
30 ist Dauerplus von der Batterie und 87 ist der Ausgang für den Verbraucher.
85 kannst du Masse anlegen und 86 den Kontakt von Startknopf mit Plus
__________________
MFG Dieter Fiberline G 15 Bj. 1972 Suzuki DT 65 Bj. 1995
|
||||
|
#42
22.03.2015, 22:46
|
||||
|
||||
|
Zitat:
|
|
#43
23.03.2015, 08:00
|
||||
|
||||
|
Zitat:
Mfg Timo
__________________
Wer Rechtschreibfehler bei mir findet , der darf sie gerne mitnehmen und behalten
Geändert von TT-Fan (23.03.2015 um 13:56 Uhr)
|
||||
|
#44
23.03.2015, 21:33
|
||||
|
||||
|
Zitat:
Muss ich den Anlasser denn über + schalten oder über Masse? Der Stecker des Relais ist werksseitig nämlich so eingestellt dass der Motor über "masseschaltung" gestartet wird. Ich könnte das natürlich umklemmen, sodass über + geschaltet wird. wenn ich nur wüsste wofür dieses schwarze kabel ist, welches vom motor rausgeht...das rote ist klar.. + für Anlasser. Könnte es theoretisch sein, dass das rote Kabel nicht nur den Anlasser startet sondern bei laufendem Motor den ladestrom einspeist?.. Blödsinn oder XD
|
|
#45
23.03.2015, 23:07
|
||||
|
||||
|
kommt drauf an wer da schon alles dran rumgebastelt hat
Plus vom Gleichrichter geht an das dicke Plus am Startrelais, über die Leitung wird die Batterie geladen, das Anlasser Startrelais wird sicherlich über Plus angesteuert, anders kann ich mir das nicht vorstellen
__________________
Es ist ein Jammer, dass die Dummköpfe so selbstsicher sind und die Klugen so voller Zweifel.  Bertrand Russell
|
|
#46
24.03.2015, 07:40
|
||||
|
||||
|
Könnten die graue vielleicht eine Art selbst gebastelt er Killswitch sein ? Vielleicht könntest du nochmal zurückverfolgen wohin die graue Kabel gehen .
Mfg Timo
__________________
Wer Rechtschreibfehler bei mir findet , der darf sie gerne mitnehmen und behalten
|
|
|
|
|
