  #26
Alt 24.07.2009, 22:53
Benutzerbild von ralfschmidt
ralfschmidt ralfschmidt ist offline
BF-Trockendocktor

Registriert seit: 31.01.2002
Ort: Lünen / Sea Ray 180 CB Sea Ray SRV 195
Beiträge: 32.429
19.804 Danke in 14.367 Beiträgen
Standard

Hallo WUM,
auf deinen Bildern kann man sehen, das dein Motor einen Gleichrichter hat,

die Sicherung scheint in der Ladeleitung zu sitzen, also in der Brücke vom Gleichrichter zur Batterie Plusleitung am Startrelais
die Sicherung ist so nicht Orginal da und viel zu groß, 10 A sollten da reichen

um Kleinverbraucher wie Navi oder Fischfinder zu schützen reicht ein 12 V Festspannungsregler (7812)
größere Verbraucher wie z.B. Kühlbox brauchen keinen Schutz, die ziehen durch ihren Strombedarf die Spannung runter

schaue dir mal den Laderegler unter dem Link an, der macht auf mich einen guten Eindruck

http://mitglied.lycos.de/kpse/
__________________
Es ist ein Jammer, dass die Dummköpfe so selbstsicher sind und die Klugen so voller Zweifel.
Bertrand Russell
Mit Zitat antworten top
Folgender Benutzer bedankt sich für diesen Beitrag:
  #27
Alt 25.07.2009, 09:13
tritonnavi tritonnavi ist offline
Fleet Admiral

Registriert seit: 30.06.2008
Ort: Kiel
Beiträge: 8.127
4.548 Danke in 3.074 Beiträgen
Standard

Nun lass Wum doch erst mal genau abklären, was er überhaupt hat.

Wenn, bis jetzt, 2 Fachwerkstätten behaupten, dass seine LIMA einen Regler hat, kann man das doch nicht weiterhin ignorieren.

Die Laderegler in dem Link scheinen mir sehr auf bestimmte Motoren ausgelegt zu sein, außerdem haben die einen Wechselstromeingang.
Wenn man die bei einer beliebigen AB-Ladespule integrieren möchte, ist das m.E. schon recht aufwendig und setzt weitergehende elektrische Kenntnisse voraus.
Mit Zitat antworten top
Folgender Benutzer bedankt sich für diesen Beitrag:
  #28
Alt 25.07.2009, 09:46
WUM WUM ist offline
Lieutenant

Registriert seit: 01.09.2008
Beiträge: 151
Boot: leider z.Z ohne schwimmenden Untersatz
31 Danke in 22 Beiträgen
Standard

Hallo,

warum ist es eigentlich so schwer festzustellen ob der Motor eine geregelte oder ungeregelte Lichtmaschine hat ?

Wenn Lichtmaschine und Regler vorh. sind kann dann ja nur der Fehler dort liegen ( müßte dann gezielt eine Werkstatt aufsuchen), wenn nicht dann müßte ich eine der vor geschilderten Möglichkeiten ausprobieren.

Eigentlich müßte ich doch nur in irgendeiner Fachwerkstatt für Mercury AB anrufen,
Motornummer, Baujahr, PS etc. durchgeben und dann die gewünschte Information erhalten.

Ich möchte nur nicht das Boot in irgendeine Werkstatt bringen (Möglichkeiten sind hier im Raum Ms. / Os. m.E. eingeschräkt) und sagen macht mal, zahle und glücklich sein (hatte ich ja schon !!)

Kann mir vielleicht von Euch einer eine Telefonnummer von einer Werkstatt geben, von der ich die gewünschten Informationen bekommen kann ? Oder kennt jemad einen der vielleicht in einer solchen arbeitet ?

Oder wie kann ich optisch am Motor erkennen ob er einen Regler hat.
Wo müßte er verbaut sein, Größe evtl. Form.

Wer kann mir bei uns in der Gegend (Münster / Osnabrück) eine vertrauenwürdige und kompetente Werkstatt empfehlen, würde eine Entfernung bis 100 km auf mich nehmen.

Also schon mal ein Danke

Gruß WUM

Geändert von WUM (25.07.2009 um 18:58 Uhr)
Mit Zitat antworten top
  #29
Alt 26.07.2009, 01:05
Benutzerbild von ralfschmidt
ralfschmidt ralfschmidt ist offline
BF-Trockendocktor

Registriert seit: 31.01.2002
Ort: Lünen / Sea Ray 180 CB Sea Ray SRV 195
Beiträge: 32.429
19.804 Danke in 14.367 Beiträgen
Standard

Zitat:
Zitat von tritonnavi Beitrag anzeigen
Die Laderegler in dem Link scheinen mir sehr auf bestimmte Motoren ausgelegt zu sein, außerdem haben die einen Wechselstromeingang.
Wenn man die bei einer beliebigen AB-Ladespule integrieren möchte, ist das m.E. schon recht aufwendig und setzt weitergehende elektrische Kenntnisse voraus.
Hallo tritonnavi,
wo genau siehst du da das Problem ?
der AB erzeugt Wechselspannung,
die Wechselspannung geht in den Laderegler rein und kommt als geregelte Gleichspannung raus
__________________
Es ist ein Jammer, dass die Dummköpfe so selbstsicher sind und die Klugen so voller Zweifel.
Bertrand Russell
Mit Zitat antworten top
  #30
Alt 26.07.2009, 01:12
Benutzerbild von ralfschmidt
ralfschmidt ralfschmidt ist offline
BF-Trockendocktor

Registriert seit: 31.01.2002
Ort: Lünen / Sea Ray 180 CB Sea Ray SRV 195
Beiträge: 32.429
19.804 Danke in 14.367 Beiträgen
Standard

Hallo WUM,
noch mal von vorne,
auf deinem vorletzen Bild kann man den Gleichrichter sehen, der hat 3 Anschlüsse 2x AC, 1x Plus, Masse kommt übers Gehäuse


unter dem Link findest du Ex-Zeichnungen,
http://www.mercruiserparts.com/Selec...asp?class_id=2

nun mach mal das Beste draus
__________________
Es ist ein Jammer, dass die Dummköpfe so selbstsicher sind und die Klugen so voller Zweifel.
Bertrand Russell
Mit Zitat antworten top
  #31
Alt 26.07.2009, 10:31
tritonnavi tritonnavi ist offline
Fleet Admiral

Registriert seit: 30.06.2008
Ort: Kiel
Beiträge: 8.127
4.548 Danke in 3.074 Beiträgen
Standard

Hallo Ralf Schmidt,

ich kenne mich, wie schon gesagt, mit diesen Reglern nicht aus.
Werden die denn einfach nur an den Wechselspannungsausgang der Lichtspule angeschlossen?
Dann müssen die die überschüssige Leistung der LIMA ja auch nur verbraten.

Gruß
Friedhelm
Mit Zitat antworten top
  #32
Alt 26.07.2009, 13:08
WUM WUM ist offline
Lieutenant

Registriert seit: 01.09.2008
Beiträge: 151
Boot: leider z.Z ohne schwimmenden Untersatz
31 Danke in 22 Beiträgen
Standard

So jetzt weiter,

den von Ralf Schmidt (DANKE ) angegebenen Link habe ich wie folgt geklickt :

meine Motornummer : 9514884

=> unter Mercury
=> 70 (3 Cyl)
=> 9506481 thru 9589038

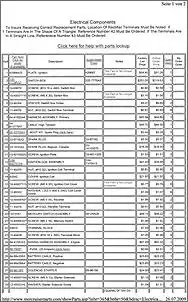

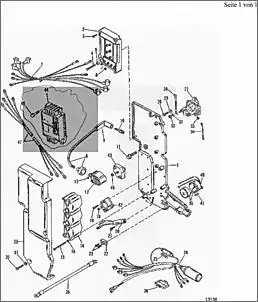

dort habe ich unter Elecrical Components die Zeichnung mit entsprechender Teileliste gefunden (s. Anlage) und komme dadurch zu dem Ergebnis das der Motor eine geregelte Lichtmaschine hat.

Dadurch das jetzt bei geladener Batterie 16 V anliegen wird der Regler oder die Lichtschine (habe ich allerdings in dem Link noch nicht gefunden)
defekt sein und ich werde Wohl oder Übel eine Fachwerkstatt aufsuchen müssen.

Ist meine Interpretation so richtig ?

Gruß WUM

Klicken Sie auf die Grafik für eine größere Ansicht

Name:	Zeichnung.jpg
Hits:	520
Größe:	39,7 KB
ID:	150054

Klicken Sie auf die Grafik für eine größere Ansicht

Name:	Liste 1.jpg
Hits:	486
Größe:	54,2 KB
ID:	150055

Klicken Sie auf die Grafik für eine größere Ansicht

Name:	Liste 2.jpg
Hits:	464
Größe:	64,6 KB
ID:	150056

Geändert von WUM (26.07.2009 um 14:29 Uhr)
Mit Zitat antworten top
  #33
Alt 26.07.2009, 14:41
Wohnbusfahrer
Gast

Beiträge: n/a
Standard

Ich bin ja fasziniert, dass es überhaupt Lima ohne Regler geben soll ...
Wenn ich so etwas hätte, würde ich schnellstens einen externen Regler für PKW einbauen. Gibt es bei ebay für eine Handvoll Doppelmark ...
Mit Zitat antworten top
  #34
Alt 26.07.2009, 18:59
tritonnavi tritonnavi ist offline
Fleet Admiral

Registriert seit: 30.06.2008
Ort: Kiel
Beiträge: 8.127
4.548 Danke in 3.074 Beiträgen
Standard

Hallo Wum,
wenn deine LIMA jetzt auch nach deinen eigenen Recherchen einen Regler haben soll und es dir zwei Werkstätten zuvor auch schon gesagt haben, dass ein Regler vorhanden sein soll, würde ich es, an deiner Stelle, einfach mal glauben.

Wenn sich allerdings herausstellen sollte, dass 16V, bei diesem Regler, tatsächlich noch normal sind (auch das hatte ja eine Werkstatt behauptet), bringt dir das, in Bezug auf eine vernünftige Batterieladung natürlich nichts.

Bevor du also viel Geld ausgibst, kläre doch vorher mal eindeutig ab, auf welche Spannung (möglichst mit Toleranzangabe) der Regler eingestellt ist.

Gruß
Friedhelm
Mit Zitat antworten top
Folgender Benutzer bedankt sich für diesen Beitrag:
  #35
Alt 26.07.2009, 19:19
WUM WUM ist offline
Lieutenant

Registriert seit: 01.09.2008
Beiträge: 151
Boot: leider z.Z ohne schwimmenden Untersatz
31 Danke in 22 Beiträgen
Standard

Danke Friedhelm, werde ich machen.

Werde morgen erst noch mal in einer anderen Werkstatt in der Nähe anrufen, so üppig ist hier bei uns in der Gegend das mit den Bootsmotoren Werkstätten leider nicht.

Werde auf jeden Fall berichten was bei der ganzen Sache rausgekommen ist und was mich der Spass dann wieder gekostet hat.

Auf jeden Fall noch mal ein Danke an alle die hier fleißig geschrieben haben.

Wenn jemand noch eine gute Werkstatt hier im Raum Münster / Osnabrück
kennt (bis 100 km) oder seber betreibt dann bitte noch mal schnell melde.

Vielleicht solte man auch im Forum eine Trööd eröffen, in dem gute Werkstätten nach PLZ geordnet von Forumsmitgliedern weiterempfolen werden. Oder gibt es das schon ??
Mit Zitat antworten top
  #36
Alt 10.10.2009, 21:18
WUM WUM ist offline
Lieutenant

Registriert seit: 01.09.2008
Beiträge: 151
Boot: leider z.Z ohne schwimmenden Untersatz
31 Danke in 22 Beiträgen
Standard Es geht kurios weiter

Nach dem Sommerurlaub habe ich nach langem suchen eine kleine Werkstatt in der Nähe gefunden. Der Inhaber ist schon etwas älter und so ein Typ "Bastler und Tüftler" wenn mann das so sagen darf.
Es scheint das bei älteren Mercury Außenbordern trotz Motonummer und Teilelisten nicht eindeutig geklärt werden kann welche Teile verbaut sind bzw. welche Teile in den entsprechenden Motor gehören.
Auch von Marinepower (Mercury) waren offensichtlich keine eindeutigen Informationen zu bekommen.

Er kommt zu folgendem merkwürdigem Ergebnis :

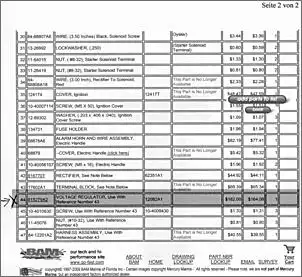

- gem. Motonummer und Teileliste (s. Anhang) gehört ein Spannungsregler
in diesen Motor. (Hatte ich auch schon Dank dem Link von Ralf
Schmidt rausgefunden)

- jetzt kommts:
Es ist aber keiner eingebaut !!

- der Starter wurde nach seiner Erkenntnis mal ausgetauscht
(es wurde eine schwarze Box mit eingebaut die wohl ab einem
bestimmten Jahr beim Austauch mit verbaut wurde)

Die Theorie ist jetzt folgende :
Die Teile waren bei irgendeinem Vorbesitzer defekt, der Starter wurde ersetzt (da unbedingt notwendig). Der Spannungsregler wurde einfach ausgebaut und nicht ersetzt, da keine Verbraucher im Boot vorhanden sind. Dadurch das jetzt 16 V anliegen schmort der Gleichrichter in regelmäßigen Abständen durch. (Der Motor läuft allerdings immer fehlerfrei)

Soweit so gut.
Aber nach Angabe des Mechanikers sieht der Bereich wo der Gleichrichter hingehört auch nicht so aus als ob er da jemals gesessen hätte.

Was jetzt ?

Wir haben erstmal vereinbart das ich das Boot wieder mitnehme und selber versuche über den Winter die entsprechenden Ersatzteile gebraucht oder noch zu kaufen. Er kann mir allerdings nicht versprechen ob der Fehler dann behoben ist.

WAS SOLL ICH MACHEN ??

Kann mir jemand sagen, ob man die Teile gebraucht irgendwo gebraucht bekommen kann oder wo es so etwas günstig ne gibt (vielleicht als Nachbau)

Ich hoffe ihr könnt mir helfen, da ich bald mit meinem Latein am Ende bin

Gruß WUM
Miniaturansicht angehängter Grafiken
Klicken Sie auf die Grafik für eine größere Ansicht

Name:	Liste 2.jpg
Hits:	412
Größe:	64,7 KB
ID:	164188   Klicken Sie auf die Grafik für eine größere Ansicht

Name:	Scannen.jpg
Hits:	481
Größe:	39,7 KB
ID:	164189
Mit Zitat antworten top
  #37
Alt 10.10.2009, 22:48
Benutzerbild von Toddy123
Toddy123 Toddy123 ist offline
Captain

Registriert seit: 23.09.2009
Ort: Landkreis Prignitz
Beiträge: 566
Boot: Winrace (NO) Winner mit 50 PS Suzuki 4-Takt
737 Danke in 351 Beiträgen
Standard

Ich weiß nicht ob es weiterhilft, aber die Wicklungen der LiMa findest du unter "Flywheel and Starter Motor" http://www.mercruiserparts.com/Show_...+Starter+Motor
Mit einem richtigen Schaltplan von diesem Motor könnte ich beim Einbau eines Ladereglers vielleicht behilflich sein, wenn die LiMa-Wicklungen heil sind und eine Erregerwicklung vorhanden ist. Sollte die Erregerwicklung fehlen oder defekt sein, ist mit einem Standartregler keine Ladespannungsregelung möglich. Man könnte die Ladespannung noch mit Hilfe von Leistungsdioden begrenzen ( jede Diode reduziert die Spannung um 0,7 V ) 2 bis 3 in Reihe sollten genügen... aber der Anlasser geht dann nicht mehr, da er Strom über das gleiche Kabel in entgegengesetzter Richtung benötigt... man müßte die Dioden zum Starten überbrücken z.B. mit einem hochstromfähigem (50-100 A) Schalter oder Relais oder eine Diode in Gegenrichtung

Ein Laderegler hat 3 Anschlüsse: D+, DF und D-
Ein Laderegler ist kein Gleichrichter - bei Drehstromlichtmaschinen wird der Strom bereits vor dem Regler mit Dioden gleichgerichtet.
Das mit dem (ab Werk?) fehlenden Laderegler finde ich merkwürdig

MfG Thorsten

Geändert von Toddy123 (10.10.2009 um 23:40 Uhr)
Mit Zitat antworten top
  #38
Alt 10.10.2009, 23:56
Benutzerbild von ralfschmidt
ralfschmidt ralfschmidt ist offline
BF-Trockendocktor

Registriert seit: 31.01.2002
Ort: Lünen / Sea Ray 180 CB Sea Ray SRV 195
Beiträge: 32.429
19.804 Danke in 14.367 Beiträgen
Standard

Zitat:
Zitat von Toddy123 Beitrag anzeigen
Man könnte die Ladespannung noch mit Hilfe von Leistungsdioden begrenzen ( jede Diode reduziert die Spannung um 0,7 V ) 2 bis 3 in Reihe sollten genügen... aber der Anlasser geht dann nicht mehr, da er Strom über das gleiche Kabel in entgegengesetzter Richtung benötigt... man müßte die Dioden zum Starten überbrücken z.B. mit einem hochstromfähigem (50-100 A) Schalter oder Relais oder eine Diode in Gegenrichtung

Ein Laderegler hat 3 Anschlüsse: D+, DF und D-
Ein Laderegler ist kein Gleichrichter - bei Drehstromlichtmaschinen wird der Strom bereits vor dem Regler mit Dioden gleichgerichtet.
Das mit dem (ab Werk?) fehlenden Laderegler finde ich merkwürdig

MfG Thorsten
Hallo Toddy123,
die Spannung über Dioden zu verringern ist eine gute Idee,
den Anlasser stören die Dioden nicht, wenn man die in die Verbindung Gleichrichter Startrelais einbaut, der Anlasser kommt so nicht in Verbindung mit den Dioden,
das Relais kannst du dir also sparen

ps
der AB hat keine Drehstromlichmaschine
__________________
Es ist ein Jammer, dass die Dummköpfe so selbstsicher sind und die Klugen so voller Zweifel.
Bertrand Russell
Mit Zitat antworten top
  #39
Alt 11.10.2009, 00:04
Benutzerbild von Toddy123
Toddy123 Toddy123 ist offline
Captain

Registriert seit: 23.09.2009
Ort: Landkreis Prignitz
Beiträge: 566
Boot: Winrace (NO) Winner mit 50 PS Suzuki 4-Takt
737 Danke in 351 Beiträgen
Standard

Zitat:
Zitat von ralfschmidt Beitrag anzeigen
Hallo Toddy123,
die Spannung über Dioden zu verringern ist eine gute Idee,
den Anlasser stören die Dioden nicht, wenn man die in die Verbindung Gleichrichter Startrelais einbaut, der Anlasser kommt so nicht in Verbindung mit den Dioden,
das Relais kannst du dir also sparen

ps
der AB hat keine Drehstromlichmaschine
-bei den vielen Kabeln an den Wicklungen ist´s wohl doch Drehstrom

Da bin ich mir nicht ganz sicher - ein Schaltplan würde mir bei der Entscheidung, wo die Dioden einzubauen sind, weiterhelfen.
Wenn man sie vor die Batterieklemmen baut, ist der Anlasser tot...
Die Dioden müssen den gesamten Ladestrom der LiMa +Sicherheit vertragen und evtl. auf Kühlkörper gebaut werden...
Muß mal bei meinen Suzukis oder dem Johnson schauen, ob da der Stromweg zu erkennen ist
Von der Idee, den Akku über das Ein- und Ausschalten von Verbrauchern zu realisieren (auch wenn es anscheinend funktioniert ), bin ich als Elektriker nicht begeistert

Geändert von Toddy123 (11.10.2009 um 00:20 Uhr)
Mit Zitat antworten top
Folgender Benutzer bedankt sich für diesen Beitrag:
  #40
Alt 11.10.2009, 00:22
Benutzerbild von ralfschmidt
ralfschmidt ralfschmidt ist offline
BF-Trockendocktor

Registriert seit: 31.01.2002
Ort: Lünen / Sea Ray 180 CB Sea Ray SRV 195
Beiträge: 32.429
19.804 Danke in 14.367 Beiträgen
Standard

Hallo Toddy123,
mach das mal
der Ladestrom geht über ein dünne Leitung vom Gleichrichter zum Batterie Pluskabel am Startrelais
__________________
Es ist ein Jammer, dass die Dummköpfe so selbstsicher sind und die Klugen so voller Zweifel.
Bertrand Russell
Mit Zitat antworten top
Folgender Benutzer bedankt sich für diesen Beitrag:
  #41
Alt 11.10.2009, 00:33
Benutzerbild von Toddy123
Toddy123 Toddy123 ist offline
Captain

Registriert seit: 23.09.2009
Ort: Landkreis Prignitz
Beiträge: 566
Boot: Winrace (NO) Winner mit 50 PS Suzuki 4-Takt
737 Danke in 351 Beiträgen
Standard

Werde mal nachsehen wenn es hell ist - bei meinem 30er Suzuki 2-Takt gehen vom Motor nur 2 dicke Kabel zum Akku - kann aber bei anderen Motoren anders sein...
Ein Regler ist der Dioden-Lösung auf jeden Fall vorzuziehen (wenn möglich), da die Ladespannung drehzahlabhängig ist. Über die Dioden wird der Akku bei niedrigen Drehzahlen vielleicht nicht genug geladen...

@ralfschmidt können uns auch mit skype darüber unterhalten

MfG Thorsten

Geändert von Toddy123 (11.10.2009 um 00:40 Uhr)
Mit Zitat antworten top
Folgender Benutzer bedankt sich für diesen Beitrag:
  #42
Alt 11.10.2009, 08:09
WUM WUM ist offline
Lieutenant

Registriert seit: 01.09.2008
Beiträge: 151
Boot: leider z.Z ohne schwimmenden Untersatz
31 Danke in 22 Beiträgen
Standard

Hat jemad vielleicht so einen oder ähnlichen Motor und kann ein Bild einstellen wie es aussieht wenn der Spannungsregler korrekt eingebaut ist.

Gruß Wum
Mit Zitat antworten top
  #43
Alt 11.10.2009, 10:11
Waterlelie Waterlelie ist offline
Lieutenant

Registriert seit: 12.06.2007
Ort: Berlin
Beiträge: 112
Boot: verkauft
145 Danke in 58 Beiträgen
Standard

Hallo an alle die das Problem mit der zu hohen Spannung zum Batterieladen haben.
Wir haben einen relativ neuen AB Yamaha 9,9PS.( jetzt 180 Betriebsstunden in 2 Jahren)mit ungeregelter Ladespule.Als Batterie haben wir eine Sonnenschein/Exide GEL 120Ah Batterie eingebaut.Wenn wir sehr lange am Stück gefahren sind, kletterte die Spannung auf 16V am Akku.Darauf habe ich auch jeweils dann schon bei ca 14,5V die Kühlbox eingeschaltet.Das ist natürlich nur ein Behelf.Deshalb habe ich einen Elektroniker( Ingenieurbüro) beauftragt einen Regler/Spannungsbegrenzer zu entwickeln,der in die Leitung von der Ladespule/Gleichrchter zum Pluskabel am Magnetschalter/Starterrelais eingschleift wird( 3 Anschlüsse,1x Masse/Minus, 1 x Ladespule, 1x Ladekabel.
Im Labor funktioniert es,in den nächsten Tagen werde ich den Prototyp in unseren AB bauen und testen.
Es wird ein Metallkörper in etwa Zigarettenschachtelgroß mit Kühlrippen sein,aus dem dann 3 Kabel kommen. Wenn alles funktioniert werde ich eine kleine Stückzahl bauen lassen.
Melde mich dann umgehend.
Michael/Berlin
Mit Zitat antworten top
  #44
Alt 11.10.2009, 10:37
Benutzerbild von Balu2000
Balu2000 Balu2000 ist offline
Admiral

Registriert seit: 31.10.2007
Ort: Lübz
Beiträge: 2.110
Boot: Revel Craft
Rufzeichen oder MMSI: "Hallo"
2.637 Danke in 1.469 Beiträgen
Standard

Zitat:
Hat jemad vielleicht so einen oder ähnlichen Motor und kann ein Bild einstellen wie es aussieht wenn der Spannungsregler korrekt eingebaut ist.
Kann dir nur einen Schaltplan vom Honda BF50 anbieten. Der hat keine Lima sondern nur zwei parallel geschaltete Ladespulen mit Laderegler.

http://www.xup.in/pic,15823971/Scannen.jpg
__________________
MfG Roland

"Geht nicht" gibt´s nicht!
Mit Zitat antworten top
  #45
Alt 11.10.2009, 13:21
ManfredBochum ManfredBochum ist offline
Admiral

Registriert seit: 12.02.2009
Beiträge: 4.008
Boot: Bayliner 2052LS 4,3LX Crownline250cr
3.023 Danke in 1.808 Beiträgen
Standard

Hallo

@-bei den vielen Kabeln an den Wicklungen ist´s wohl doch Drehstrom

Da bin ich mir nicht ganz sicher - ein Schaltplan würde mir bei der Entscheidung, wo die Dioden einzubauen sind, weiterhelfen.
Wenn man sie vor die Batterieklemmen baut, ist der Anlasser tot...
Die Dioden müssen den gesamten Ladestrom der LiMa +Sicherheit vertragen und evtl. auf Kühlkörper gebaut werden...
Muß mal bei meinen Suzukis oder dem Johnson schauen, ob da der Stromweg zu erkennen ist
Von der Idee, den Akku über das Ein- und Ausschalten von Verbrauchern zu realisieren (auch wenn es anscheinend funktioniert ), bin ich als Elektriker nicht begeistert

Will dir ja nicht zu nahe treten Toddy, aber denk als Elektriker einfach nochmal nach.

Drehstrom bei nem 88er Merc Außenborder
Schaltplan für max. vier Kabel
Dioden vor die Batterieklemmen, Anlasser tot Die Einspeisung erfolgt parallel
Ein- Ausschalten von Verbrauchern Du weißt aber schon, daß es Parallel und Serienregler gibt?

Gruß Mani

Ps. Wum, kannst mir gerne ne PN schreiben
Mit Zitat antworten top
  #46
Alt 11.10.2009, 13:24
Benutzerbild von Toddy123
Toddy123 Toddy123 ist offline
Captain

Registriert seit: 23.09.2009
Ort: Landkreis Prignitz
Beiträge: 566
Boot: Winrace (NO) Winner mit 50 PS Suzuki 4-Takt
737 Danke in 351 Beiträgen
Standard

Zitat:
Zitat von Waterlelie Beitrag anzeigen
Hallo an alle die das Problem mit der zu hohen Spannung zum Batterieladen haben.
Wir haben einen relativ neuen AB Yamaha 9,9PS.( jetzt 180 Betriebsstunden in 2 Jahren)mit ungeregelter Ladespule.Als Batterie haben wir eine Sonnenschein/Exide GEL 120Ah Batterie eingebaut.Wenn wir sehr lange am Stück gefahren sind, kletterte die Spannung auf 16V am Akku.Darauf habe ich auch jeweils dann schon bei ca 14,5V die Kühlbox eingeschaltet.Das ist natürlich nur ein Behelf.Deshalb habe ich einen Elektroniker( Ingenieurbüro) beauftragt einen Regler/Spannungsbegrenzer zu entwickeln,der in die Leitung von der Ladespule/Gleichrchter zum Pluskabel am Magnetschalter/Starterrelais eingschleift wird( 3 Anschlüsse,1x Masse/Minus, 1 x Ladespule, 1x Ladekabel.
Im Labor funktioniert es,in den nächsten Tagen werde ich den Prototyp in unseren AB bauen und testen.
Es wird ein Metallkörper in etwa Zigarettenschachtelgroß mit Kühlrippen sein,aus dem dann 3 Kabel kommen. Wenn alles funktioniert werde ich eine kleine Stückzahl bauen lassen.
Melde mich dann umgehend.
Michael/Berlin
Der Elektroniker wird dir bestimmt einen Spannungsregler bauen: http://de.wikipedia.org/wiki/Spannungsregler das ist nach dem LiMa-Regler die beste Methode die Ladespannung zu begrenzen (Festspannungsregler) http://rosthome.homedns.org/rt/lex03/u_regler.html

MfG Thorsten

Geändert von Toddy123 (11.10.2009 um 13:31 Uhr)
Mit Zitat antworten top
  #47
Alt 11.10.2009, 13:46
Benutzerbild von Toddy123
Toddy123 Toddy123 ist offline
Captain

Registriert seit: 23.09.2009
Ort: Landkreis Prignitz
Beiträge: 566
Boot: Winrace (NO) Winner mit 50 PS Suzuki 4-Takt
737 Danke in 351 Beiträgen
Standard

Zitat:
Zitat von ManfredBochum Beitrag anzeigen
Hallo

@-bei den vielen Kabeln an den Wicklungen ist´s wohl doch Drehstrom

Da bin ich mir nicht ganz sicher - ein Schaltplan würde mir bei der Entscheidung, wo die Dioden einzubauen sind, weiterhelfen.
Wenn man sie vor die Batterieklemmen baut, ist der Anlasser tot...
Die Dioden müssen den gesamten Ladestrom der LiMa +Sicherheit vertragen und evtl. auf Kühlkörper gebaut werden...
Muß mal bei meinen Suzukis oder dem Johnson schauen, ob da der Stromweg zu erkennen ist
Von der Idee, den Akku über das Ein- und Ausschalten von Verbrauchern zu realisieren (auch wenn es anscheinend funktioniert ), bin ich als Elektriker nicht begeistert

Will dir ja nicht zu nahe treten Toddy, aber denk als Elektriker einfach nochmal nach.

Drehstrom bei nem 88er Merc Außenborder
Schaltplan für max. vier Kabel
Dioden vor die Batterieklemmen, Anlasser tot Die Einspeisung erfolgt parallel
Ein- Ausschalten von Verbrauchern Du weißt aber schon, daß es Parallel und Serienregler gibt?

Gruß Mani

Ps. Wum, kannst mir gerne ne PN schreiben

Ich seh schon - hier haben wir den Experten für das Problem
Elektriker ist nicht gleich Elektroniker
Wollte nur Denkanstöße geben - wenn das zur Lösung führt bin ich "glücklich"
Irre sind auch Menschen - äh - oder irren ist menschlich

PS: Ich habe vorhin mal Probeweise eine Diode vor die Batterieklemme gesetzt (von dem Motor gehen nur 2 dicke Kabel an die Batterie) - Ergebnis: Anlasser tot
Habe aber leider den "Problemmotor" nicht vorrätig, bei anderen Motorverkabelungen (3Kabel zum Akku) könnte man ein anderes Ergebnis erziehlen...

MfG Thorsten

Geändert von Toddy123 (11.10.2009 um 15:40 Uhr)
Mit Zitat antworten top
  #48
Alt 11.10.2009, 14:13
Benutzerbild von Toddy123
Toddy123 Toddy123 ist offline
Captain

Registriert seit: 23.09.2009
Ort: Landkreis Prignitz
Beiträge: 566
Boot: Winrace (NO) Winner mit 50 PS Suzuki 4-Takt
737 Danke in 351 Beiträgen
Standard

Zitat:
Zitat von Waterlelie Beitrag anzeigen
.... einen Regler/Spannungsbegrenzer zu entwickeln,der in die Leitung von der Ladespule/Gleichrchter zum Pluskabel am Magnetschalter/Starterrelais eingschleift wird ....
Michael/Berlin
Da müßten meiner Meinung nach auch die Dioden hin.

MfG Thorsten
Mit Zitat antworten top
  #49
Alt 11.10.2009, 18:14
Benutzerbild von Balu2000
Balu2000 Balu2000 ist offline
Admiral

Registriert seit: 31.10.2007
Ort: Lübz
Beiträge: 2.110
Boot: Revel Craft
Rufzeichen oder MMSI: "Hallo"
2.637 Danke in 1.469 Beiträgen
Standard

Vieleicht hilft auch dieser Schaltplan weiter.
Miniaturansicht angehängter Grafiken
Klicken Sie auf die Grafik für eine größere Ansicht

Name:	Merc.jpg
Hits:	3324
Größe:	46,6 KB
ID:	164357
__________________
MfG Roland

"Geht nicht" gibt´s nicht!
Mit Zitat antworten top
Folgende 3 Benutzer bedanken sich für diesen Beitrag:
  #50
Alt 11.10.2009, 18:31
WUM WUM ist offline
Lieutenant

Registriert seit: 01.09.2008
Beiträge: 151
Boot: leider z.Z ohne schwimmenden Untersatz
31 Danke in 22 Beiträgen
Standard

Danke,

einige Teile finde ich in meinem Motor wieder (vgl. Foto auf Seite 1 in diesem Trööt).
Aber den Spannungsregler (Voltage Regulator sehe ich hier als Laie aber auch nicht.

Schau Euch doch bitte mal die Teileskizze und das Foto auf S.1 und sagt mir wo dieses verdammte Teil hätte sitzen müssen. Ich sehe dort auch keine freie Bohrung oder so (oder wird das Ding auf eine ander Komponente aufgeschraubt ??)

Werde immer ratloser und hoffe das Ihr mir hier fachlich helfen könnt.
Mit Zitat antworten top
Antwort
Vorherige Seite - Ergebnis 1 bis 25 von 97Nächste Seite - Ergebnis 51 bis 75 von 97



Forumregeln
Es ist Ihnen nicht erlaubt, neue Themen zu verfassen.
Es ist Ihnen nicht erlaubt, auf Beiträge zu antworten.
Es ist Ihnen nicht erlaubt, Anhänge hochzuladen.
Es ist Ihnen nicht erlaubt, Ihre Beiträge zu bearbeiten.

BB-Code ist an.
Smileys sind an.
[IMG] Code ist an.
HTML-Code ist aus.

Gehe zu


Alle Zeitangaben in WEZ +1. Es ist jetzt 05:53 Uhr.


Powered by vBulletin® Version 3.8.11 (Deutsch)
Copyright ©2000 - 2024, vBulletin Solutions, Inc.
