Karlsson · #**101** 19.11.2010, 16:37

na .. + steht da ja schon .. ich würde testweise denn - kontakt genau daneben oder am anderen ende suchen ..

Raccoonhotel · #**102** 19.11.2010, 16:39

also, ein + erkenne ich schon und dann die gemeinsame Masse von Lautsprecher und Soundmodul. Bleibt also nur noch ein Pin übrig....wofür mag der wohl sein!!?!?!??

Allerdings sehen die Leiterbahnen teilweise unterbrochen aus. Kann aber auch täuschen.

Bartho · #**103** 19.11.2010, 16:40

Zitat:

Zitat von Karlsson

na .. + steht da ja schon .. ich würde testweise denn - kontakt genau daneben oder am anderen ende suchen ..

habs eben auch entdeckt

bloss welches Kabel - Strom oder Lautsprecher kabel

Ich hatte mal vor 10 min sowas angeschlossen

Lautsprecher kabel Ganz Links.

Und "Strom" Kabel ganz Rechts und das ende mit dem Motor verbunden, wie ich rückwährts fuhr piepte der lautsprecher (kommt ja sonst vom Regler oder Motor)

Also muss das gerät ja ansich gehen, nur die frage wie man es richtig anschliesst. Die neuen laufen ja mit der "Drehzahl" oder messen die "Voltzahl" vom Motor, ich weiss ja nicht was für eins das ist (weisst du das Karsten ?)

Bartho · #**104** 19.11.2010, 16:44

Zitat:

Zitat von Raccoonhotel

Allerdings sehen die Leiterbahnen teilweise unterbrochen aus. Kann aber auch täuschen.

Sieht nicht nur so aus , Ist leider so

, eben gegen das licht gehalten und entdeckt

Raccoonhotel · #**105** 19.11.2010, 16:45

ich glaube nicht, dass das Modul drehzahl abhängig betrieben wird.

Aus deiner abenteuerlichen Anschlussbeschreibung werde ich nicht schlau......

Unterbrochene Leiterbahnen kann man mit ein bisschen Geduld flicken.

Bartho · #**106** 19.11.2010, 16:48

Zitat:

Zitat von Raccoonhotel

Aus deiner abenteuerlichen Anschlussbeschreibung werde ich nicht schlau......

Okay .

Die ersten 2 Pins habe ich mit den Kabel von den Lautsprecher belegt (Links die pins)

Dann habe ich die restlichen 2 Pins mit dem "Stromkabel" belegt und dort das ende zum Motor geführt und mit dem Fahrtenregler verbunden.
Beim rückwährtsfahrt piepte er (Lautsprecher) im kleinen drehzahl bereich.

Aber ansich gebracht hat es nix

Bartho · #**107** 19.11.2010, 16:49

Zitat:

Zitat von Raccoonhotel

Unterbrochene Leiterbahnen kann man mit ein bisschen Geduld flicken.

Löten denke ich mal

Raccoonhotel · #**108** 19.11.2010, 16:55

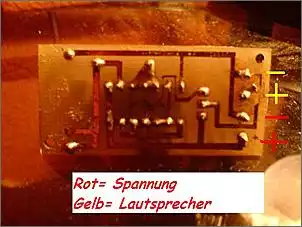

so stelle ich mir das vor:

Klicken Sie auf die Grafik für eine größere Ansicht

Name: DSC01597.jpg
Hits: 59
Größe: 35,0 KB
ID: 246894

eine Verbindung zum Fahrtregler oder Motor sehe ich nicht als erforderlich an.

Bartho · #**109** 19.11.2010, 16:58

Zitat:

Zitat von Raccoonhotel

so stelle ich mir das vor:

Anhang 246894

eine Verbindung zum Fahrtregler oder Motor sehe ich nicht als erforderlich an.

Also direkt zum Akku o. ä. Stromquelle ?

Aber erst mal löten

Raccoonhotel · #**110** 19.11.2010, 17:04

Ja! Wenn das drehzahlabhängig wäre, dann bräuchtest du noch 2 Pins. Der Verstärker braucht eine konstante Spannung, um zu funktionieren.

Karlsson · #**111** 19.11.2010, 17:06

das ist ein einfachen Soundmodul.. (Nebel)Horn oder Sirene.. denke nicht das es ein Fahrgeräuschmodul ist .. wäre nur bei einem Dampfer o.ä. Interessant
also Strom und Lautsprecher drann und gut ist .. ( vorher nach Leiterbahnenunterbrechungen suchen)

Bartho · #**112** 19.11.2010, 17:15

Zitat:

Zitat von Karlsson

das ist ein einfachen Soundmodul.. (Nebel)Horn oder Sirene.. denke nicht das es ein Fahrgeräuschmodul ist .. wäre nur bei einem Dampfer o.ä. Interessant
also Strom und Lautsprecher drann und gut ist .. ( vorher nach Leiterbahnenunterbrechungen suchen)

Also geht das ding von sich aus los ohne das ich was mache ?

weil halte grad das kabel am Akku und nix passiert

xtw · #**113** 19.11.2010, 17:16

Zitat:

Löten denke ich mal

Neeeein, verbinde die offenen Leitungen einfach mit Tesafilm oder Knetgummi...

Also mal ein wenig gesammelte Kritik zu einigem, was zu sehen war (aus Gründen der Nervenschonung mach' ich das jetzt nur noch 2mal täglich...) :

An Deiner gelöteten Reeling brauchst Du nicht feilen, sondern Du erhitzt den Draht (es sollten immer nur die zu verlötenden Metallteile erhitzt werden, nicht das Lot direkt ! Das Lot zerfließt dann wenn man es zwischen Spitze und Metall einbringt.) und nimmt überschüssiges Lot mit Entlötlitze ab. Übe ein wenig mit Kupferdraht (1,5mm² aus alten NYM-Leitungen), damit kann man tolle Sachen machen. Vor 22 Jahren hab' ich in der Ausbildung zB einen 40cm-Eiffelturm mit LEDs gelötet...

Ist ein Spalt so groß, dass er nicht mit Lot überbrückbar ist (über 0,5mm), setzt man ein kleines Drähtchen mit dazwischen. Leitsilber ginge auch, Aber das musst du nicht unbedingt kaufen.

Zu meiner Zeichnung : Die Widerstandwerte errechnen wir bei Bedarf - wie bereits geschrieben ! Die Zeichnung zeigt einen Adapter, der zwischen den Verbinder des Akkus und den Verbinder des Reglers kommt. Wenn Du sicher bist, das der Regler drin bleibt, können die dünnen Leitungen natürlich auch an seinen Anschlußleitungen verlötet werden (keine Bruchstellen erzeugen, isolieren !).

Zu Deinem "Chip" : Darauf ist ein SN74132 ? Das ist ein NAND-Schmitt-Trigger, das ganze kann einen Multivibrator darstellen, der einen Lautsprecher einfach nur zum Brummen (je nach Frequenz) bringt. Anschlußbelegung ergibt sich von selber, auch das Layout, hier nochmal in "sauber" :

Bartho · #**114** 19.11.2010, 17:20

Zitat:

Zitat von xtw

Neeeein, verbinde die offenen Leitungen einfach mit Tesafilm oder Knetgummi...

Also mal ein wenig gesammelte Kritik zu einigem, was zu sehen war (aus Gründen der Nervenschonung mach' ich das jetzt nur noch 2mal täglich...) :

An Deiner gelöteten Reeling brauchst Du nicht feilen, sondern Du erhitzt den Draht (es sollten immer nur die zu verlötenden Metallteile erhitzt werden, nicht das Lot direkt ! Das Lot zerfließt dann wenn man es zwischen Spitze und Metall einbringt.) und nimmt überschüssiges Lot mit Entlötlitze ab. Übe ein wenig mit Kupferdraht (1,5mm² aus alten NYM-Leitungen), damit kann man tolle Sachen machen. Vor 22 Jahren hab' ich in der Ausbildung zB einen 40cm-Eiffelturm mit LEDs gelötet...

Ist ein Spalt so groß, dass er nicht mit Lot überbrückbar ist (über 0,5mm), setzt man ein kleines Drähtchen mit dazwischen. Leitsilber ginge auch, Aber das musst du nicht unbedingt kaufen.

Zu meiner Zeichnung : Die Widerstandwerte errechnen wir bei Bedarf - wie bereits geschrieben ! Die Zeichnung zeigt einen Adapter, der zwischen den Verbinder des Akkus und den Verbinder des Reglers kommt. Wenn Du sicher bist, das der Regler drin bleibt, können die dünnen Leitungen natürlich auch an seinen Anschlußleitungen verlötet werden (keine Bruchstellen erzeugen, isolieren !).

Zu Deinem "Chip" : Darauf ist ein SN74132 ? Das ist ein NAND-Schmitt-Trigger, das ganze kann einen Multivibrator darstellen, der einen Lautsprecher einfach nur zum Brummen (je nach Frequenz) bringt. Anschlußbelegung ergibt sich von selber, auch das Layout, hier nochmal in "sauber" :

wie mehr machts nicht, nur brummen - hab ich mir mehr erhofft

Wow erst mal danke für deine tipps

das mit der Reeling werde ich aufjedenfall machen

Raccoonhotel · #**115** 19.11.2010, 17:30

Im Grunde ist eine Autohupe auch nur eine schwingende Luftsäule über einer brummenden Membran....halt dein Ohr dran und sage nochmal, dass du dir mehr erhofft hast!

Bartho · #**116** 19.11.2010, 17:31

Gleich mal an der Reeling den tipp getestet, es sieht nun um weiten besser aus (kann sich sehen lassen)

Das "Soundmodul" werde ich dann doch nicht einbauen, wenns nur brummt. Entweder ich investiere in ein anderes oder ich klemme ein Mp3 player dran (was würdet ihr machen ?)

Hier erst mal das bild

Nils · #**117** 19.11.2010, 17:36

Zitat:

Zitat von Bartho

Gleich mal an der Reeling den tipp getestet

Ich schätze, das haben einige nicht mehr zu hoffen gewagt

.

Zitat:

Zitat von Bartho

Das "Soundmodul" werde ich dann doch nicht einbauen, wenns nur brummt. Entweder ich investiere in ein anderes oder ich klemme ein Mp3 player dran (was würdet ihr machen ?)

Ich würde erstmal rausfinden, was für ein Geräusch es denn nun macht!

Karlsson · #**118** 19.11.2010, 17:38

bei Conrad und Co gibt es fertige Module mit unterschiedlichen Sounds..

Bartho · #**119** 19.11.2010, 17:45

Zitat:

Zitat von Karlsson

bei Conrad und Co gibt es fertige Module mit unterschiedlichen Sounds..

Bei der Apotheke kostet selbst das günstigste noch 45€

http://www.conrad.de/ce/de/product/2...DIESEL/7105111

Ich werde mal bei Hobbydirekt schauen oder bei Ebay

Raccoonhotel · #**120** 19.11.2010, 18:01

Meine Güte....lade dir irgendwo ein schönes MP3 runter und gut ist. An dem Boot gibt es doch im Moment Wichtigeres zu tun, als ein Soundmodul einzubauen.

Karlsson · #**121** 19.11.2010, 18:06

Zitat:

Zitat von Karlsson

bei Conrad und Co gibt es fertige Module mit unterschiedlichen Sounds..

richtig lesen hift

Bartho · #**122** 19.11.2010, 18:11

Zitat:

Zitat von Karlsson

richtig lesen hift

Ich erwähnte Co

Bartho · #**123** 19.11.2010, 18:18

Hier hätte ich einen der mir gefällt http://www.hobbydirekt.de/Robbe/Robb...76::79471.html

Da sind ja 3 "Buchsen" weiß einer wie man diesen anschliessen muss

Nils · #**124** 19.11.2010, 18:21

Der ist aber einerseits nicht lieferbar, kostet andererseits auch 40 Euro und ist zudem nicht der richtige Sound für ein Motorboot. Zumindest nicht nach meiner Definition von "Großdiesel".
Warum steckst Du jetzt soviel Zeit in diesen Mumpitz? Mach doch erstmal den Kahn fahrbereit einschl. Restaurierung! Du läufst Gefahr, Dich wieder total in Nichtigkeiten zu verzetteln, bis die Motivation auf der Strecke bleibt.

Bartho · #**125** 19.11.2010, 18:24

Zitat:

Zitat von Nils

Mach doch erstmal den Kahn fahrbereit einschl. Restaurierung! Du läufst Gefahr, Dich wieder total in Nichtigkeiten zu verzetteln, bis die Motivation auf der Strecke bleibt.

Recht hast du

Mal eine frage, auf dem Dach waren so "Solarzellen" was könnte ich stattdessen drauf machen - dort ist nun ein ziemlich grosses loch
