Hallo!
In meinem Boot ist ein Mercathode System installiert worden. Dies erscheint mir aber komplett laienhaft angeschlossen, denn es geht nur ein Kabel von "Minus" zum Motor.
Die Anschlüsse "A", "+" und "R" sind nicht angeschlossen.
Kann mir jemand eine Einbauanleitung zukommen lassen und oder mir mit einem entsprechenden Link bitte helfen, damit ich im Winter etwas zum basteln habe .

Viele Grüße
Ralph

[Stingray 558]

ist das Steuergerät..

Elektrode (n): entweder anstelle Anodenblock am Antrieb: (der vorn unten..)
Wenn nicht vorhanden?? Muss der serienmäßige Anoden-Block da sein…..
oder 2 Stück am Bootsspiegel montiert………
Von da: 2 Kabel in Motorraum:

Das vorhanden??


„orn; orange“ geht auf „A“
brn; braun“ geht auf „R“
-, minus is klar, auf Masse, minus;
Plus Batt: auf Sicherung 20A; auf + Steuergerät. Vor! Dem Hauptschalter, muss immer angeschaltet sein!!

z.B. Quicksilver Nr. 98869A14; Mercathode System.
/( ev. Auf den entspr. Seiten suchen.....)

Die org. Anleitung hat 16 DIN A4 Seiten!

[ring210]

Hallo Ralph,
habe sämtliche Unterlagen vom Bravo und vom 496er.
Darin ist auch beschrieben wie das Merkathodensystem
angeschlossen wird.
Sollte die die Beschreibung von Stingray nicht reichen
kann ich dir die Unterlagen zur Verfügung stellen.
Ist ja nicht so weit
So wie es bei dir jetzt ist kann das nicht funktionieren!
Kommen bei dir aus dem Antrieb 2 kabel (orange und braun)?

[hapi]

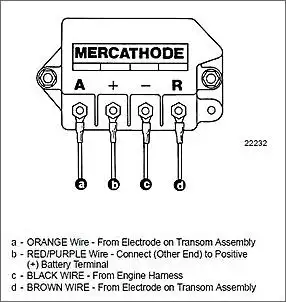

Anschaltdiagramm

[Ralph1]

Guten Morgen!
Ich habe mal nachgeforscht:
- das Boot wurde 2006 / 2007 komplett neu aufgebaut und dabei wurde von einer Searay die 7.4l Maschine eingebaut.
Das Mercathode - "Kästchen" war an diesem Motor installiert. Scheinbar hat der Vorbesitzer das nicht weiter beachtet. Es gibt also momentan keinerlei zusätzliche Kabel.

Frage: Macht es Sinn, die fehlenden Teile nachzurüsten?

@Christian: Das wäre toll! Kaffee ist gekocht

Viele Grüße
Ralph

[Stingray 558]

98869A 17 ; Electrode; / lt. Hinweis: “Not sold separately“ ?? also nicht einzeln erhältlich?? Wenn: hat das Teil eh das Mehrfache als das Steuergerät gekostet!
(frag mal ev. Cyrus..)
ev. is der ges. Kit niocht wesentlich teuerer..

42600 A09 ; „Controller“ ist das Gerät was du dran hast..
----------
Mercathode Kit:
das ist halt ein kompletter Kit, mit div. Kleinteilen, für die verschiedenen Motore…….

Sinn: ergibt halt verbesserten Schutz: sinnvoll wenn man Edelstahl-Prop fährt.
Auch: je nach Liegeplatz, die Elektronik regelt halt den Schützenden Stromfluß, was ne herkömmliche Anode nicht kann.
(Suche……)
