  #51
Alt 17.01.2016, 08:05
Benutzerbild von al.bundy
al.bundy al.bundy ist offline
Fleet Captain

Registriert seit: 06.07.2013
Ort: bei Salzburg, Korruptistan
Beiträge: 950
872 Danke in 362 Beiträgen
Standard

Zitat:
motor ist ein 5,7 Vergaser, das mit der drehzahl war ein problem das ich einfach durch einen hallsensor an der riemenscheibe der kurbelwelle gelöst habe. bei abnahme an der spule und ähnlichem gab es immer störunen durch das bordnetz und es funktionierte nicht zuverlässig.

die 3 schrauben der riemenscheibe eignen sich bestens zum errechnen der genauen drehzahl.
Hallo Rene,

tolle Idee mit der Riemenscheibe. Wie hast Du denn das befestigt? Keine Probleme mit der Vibration?

Meine Drehzahlmesser geben erst nach dem ca. 5 Klopfen halbwegs genaue Werte ab - das würde ich gerne umsetzen...


Grüße aus Salzburg

Hans-Peter
Mit Zitat antworten top
  #52
Alt 17.01.2016, 16:06
Benutzerbild von Sigi S.
Sigi S. Sigi S. ist offline
Admiral

Registriert seit: 16.02.2002
Ort: Villach
Beiträge: 2.943
Boot: SeaRay 290DA
1.953 Danke in 1.365 Beiträgen
Standard

Zitat:
Zitat von plath Beitrag anzeigen
ach du lieber gott, dann bekomme ich quasi nur jede halbe sekunde die aktuell richtige drehzahl angezeigt !

ne mal im ernst, ich aktualisiere sogar nur jede ganze sekunde und habe damit keine probleme. ich runde sogar auf volle 10 bei unter 1000, dann auf 50 bis 2000 und darüber sogar auf ganze 100. reicht mir vollkommen aus! jedes rundinstrument schätzt du ungenauer bei ablesen.

gruß

rene
Das Problem ist zwar nicht die Drehzahl selbst, sondern die extrem lange Wartezeit auf die 1-Wire Sensoren.

Habe für unwichtige Temperaturmessungen (nichts zeitkritisches mit im Programm) auch 1-Wire Sensoren in Verwendung (Innentemperatur, Kühlschrantemperatur, Motorraumtemperatur...).

Allgemein üblich (KFZ, Bootsmotoren mit Smartcraft, EVC, NMEA2000) ist aber eine Drehzahlmessung/Auswertung mit 100mS, andere Daten (Temperatur, Druck...) mit 1000mS.

Da ich meine Daten ins NMEA2000 Netzwerk einspeise muss auch die Drehzahl im 100ms Takt ausgegeben werden.
Eine Rundung habe ich natürlich auch mit 5 - 10 -25 - 50, aber dennoch sieht es am Plotter auf den grafischen Rundinstrumenten angenehmer aus, wenn der Zyklus hoch genug ist.
Mit Zitat antworten top
Folgende 2 Benutzer bedanken sich für diesen Beitrag:
  #53
Alt 28.04.2016, 14:08
breezer83 breezer83 ist offline
Cadet

Registriert seit: 05.08.2012
Beiträge: 11
2 Danke in 2 Beiträgen
Standard

Hallo, interessantes Thema. Ich habe auch schon länger über den Bau eines Verbrauchsmessers für meine Dieselmaschine nachgedacht. Umsetzen würde ich das Ganze mit einem Arduino und einem kleinen Display.

Die Frage ist nur wie ich das beim Dieselmotor mache. Schließlich fördert die Vorförderpume wesentlich mehr Kraftstoff als letztendlich eingespritzt wird, damit soll unter anderem die Einspritzpumpe gekühlt werden.

Die Überlegung war nun zwei Sensoren zu verbauen, einen in den Volauf und einen in den Rücklauf zum Tank. Ich würde dann einfach die Differenz auswerten. Die Frage ist allerdings mit welchen Durchflüssen ich zu rechnen habe. Ich schätze das der Motor (130PS) nie mehr als 30 Liter die Stunde verbraucht, wahrscheinlich ehr wesentlich weniger. aber wieviel wird die Vorförderpumpe bei Maximallast durchziehen???
Mit Zitat antworten top
Folgender Benutzer bedankt sich für diesen Beitrag:
  #54
Alt 22.05.2016, 10:19
Benutzerbild von bottlang
bottlang bottlang ist offline
Lieutenant

Registriert seit: 27.01.2014
Ort: Radolfzell
Beiträge: 155
Boot: Weidling, Selbstbau
303 Danke in 114 Beiträgen
Standard

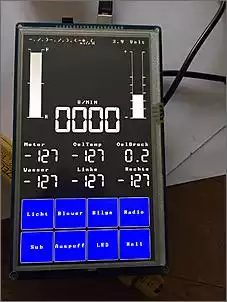

Klicken Sie auf die Grafik für eine größere Ansicht

Name:	IMG_0198.jpg
Hits:	496
Größe:	50,2 KB
ID:	700511

Es wird langsam...

jetzt muss ich aber leider wieder auf einige Bauteile warten
__________________
Cheers Alex
Mit Zitat antworten top
Folgende 4 Benutzer bedanken sich für diesen Beitrag:
  #55
Alt 31.05.2016, 09:09
rossi71 rossi71 ist offline
Cadet

Registriert seit: 20.07.2010
Ort: Dresden
Beiträge: 12
Boot: Gugel Admiral S
1 Danke in 1 Beitrag
Standard

Zitat:
Zitat von breezer83 Beitrag anzeigen
Aber wieviel wird die Vorförderpumpe bei Maximallast durchziehen???
Bei einer elektrischen Benzinpumpe sollte eine maximale Durchflussmenge angegeben sein, ein Rücklauf ist meist nicht notwendig.
Ansonsten Spritleitung in einen extra Behälter (am besten Messbecher), Pumpe eine Minute laufen lassen und die Menge im Behälter sind die Liter pro Minute (oder ne halbe Minute und dann mal 2 ;) ).

Bei einer mechanischen Pumpe ebenfalls die Spritleitung in einen Messbecher. dann von Hand (immer bis Anschlag!) eine ausreichende Menge (nicht unter 20 Hübe) pumpen. Die Menge im Messbecher geteilt die die Anzahl Pumpbewegungen gibt die maximale Fördermenge pro Hub, wobei die Mechanik im Motor wegen Toleranzen nie den ganzen Hub nutzt.
Im Motor ist meist ein Nocken auf der Nockenwelle verbaut (bitte für jeden Motor prüfen), das heißt ein Hub pro 2 Umdrehungen. Also ergibt in dem Fall die Hälfte der maximalen Drehzahl (U/min) multipliziert mit der max. Födermenge (l/U) die maximale Fördermenge (l/min).

Im normalen Betrieb geht die mechanische Pumpe nur um die Menge zurück, wie auch Sprit abgenommen wird, der Rücklauf ist nur um eventuelle Undichtigkeiten der Einspritzpumpe und damit auftretende hohe Drücke abzufangen. Sollte im Rücklauf also viel Sprit durchlaufen ist entweder die Drossel falsch eingestellt oder die Einspritzpumpe lässt viel durch.
Da der Messbecher sowieso grad in der Nähe ist am besten gleich mal mit prüfen- Schlauch vom Rücklauf in den Becher und Motor laufen lassen (möglichst auch mal unter Last bzw. höherer Drehzahl). Vielleicht kann man sich die Differenzmessung sparen und mit der Ungenauigkeit leben.

Ausserdem ist wahrscheinlich die maximale Fördermenge weit oberhalb der normal abgenommenen Menge, so dass der Sensor entsprechend kleiner gewählt werden muss. Das kann man aber nur im Betrieb mit Durchflussmessung ermitteln.
Mit Zitat antworten top
  #56
Alt 03.06.2016, 10:51
plath plath ist offline
Cadet

Registriert seit: 10.11.2014
Beiträge: 20
47 Danke in 13 Beiträgen
Standard

Zitat:
Zitat von bottlang Beitrag anzeigen
Anhang 700511

Es wird langsam...

jetzt muss ich aber leider wieder auf einige Bauteile warten
hey,

das sieht sehr vertraut aus =o)

gruß

rene
Mit Zitat antworten top
Folgender Benutzer bedankt sich für diesen Beitrag:
  #57
Alt 03.06.2016, 11:05
plath plath ist offline
Cadet

Registriert seit: 10.11.2014
Beiträge: 20
47 Danke in 13 Beiträgen
Standard

da ich momentan ein dickes knie habe und zuhause bin habe ich etwas weiter gebastelt.
habe nun einen summer angebaut falls man zündung vergisst oder irgendwelche werte zu hoch oder tief werden (abschaltbar). auch farblich werde ich in rote bereiche einteilen und so paar spielereien.
durchfluss usw ist ja alles drin und sollte mit dem biotech fch-m-pom-lc oder baugleich gehen. inwiefern ihr meine steuereung für den auspuff benötigt ist fraglich =o)

am anfang des sketches hab ich eine auforderung drin ein bild zu zeigen, das könnt ihr einfach rausnehmen.

ich habe auch noch 2 bilder für unter tank und trim die kann ich zusenden bei bedarf



gruß

rene
Mit Zitat antworten top
Folgende 2 Benutzer bedanken sich für diesen Beitrag:
  #58
Alt 08.06.2016, 08:33
Benutzerbild von Hexe-Crew
Hexe-Crew Hexe-Crew ist offline
Vice Admiral

Registriert seit: 24.06.2004
Ort: Ostwestfalen
Beiträge: 1.731
Boot: irgendetwas was man chartern kann
9.497 Danke in 2.903 Beiträgen
Standard

Moin,

dann will ich auch mal meine Fortschritte zeigen. Da mir die Anzeigen auf unsere Hexe für Wasser und Diesel nicht mehr gefallen, ich aber das Original erhalten will, baue ich mir gerade auch einen kleinen Bordcomputer.

Aktuell sind schon das GPS und die Temperatursensoren für Wasser, Luft, Kühlbox, Motorraum angeschlossen. Schritt 2 sind die Batterien und danach die Lampenüberwachung. Die Windmessanlage wird dann im letzten Schritt angeschlossen.

Das Ganze wird mit einem Arduinio Mega 2560 und 3,2" TFT realiersiert. Temp-Sensoren DS18B20 und ublox GPS Empfänger. Als nächstes kommt eine RTC Uhr und dann die Batterieüberwachung.

Gerne kann dieser Beitrag auch in einen Arduino Strang verschoben werden
Miniaturansicht angehängter Grafiken
Klicken Sie auf die Grafik für eine größere Ansicht

Name:	Hexe-Bordcomputer.jpg
Hits:	664
Größe:	58,9 KB
ID:	704098
__________________
Grüsse Ulli

Geändert von Hexe-Crew (08.06.2016 um 08:39 Uhr)
Mit Zitat antworten top
  #59
Alt 08.06.2016, 09:21
plath plath ist offline
Cadet

Registriert seit: 10.11.2014
Beiträge: 20
47 Danke in 13 Beiträgen
Standard

moin ulli

batterie ist eigentlich recht einfach zu machen. spannungsteiler mit 2 widerständen an analog eingang. formel dazu steht in meinem sketch.

hast mich aber auf eine idee gebracht, uhrzeit und ansaugluft vom motor (motorraum) wollte ich auch noch messen!
Habe auch noch sensoren für feuer, wasserstand und luftgüte bzw gas hier liegen.
es gibt so viele spielereien für paar cent =o)

gruß

rene
Mit Zitat antworten top
Folgender Benutzer bedankt sich für diesen Beitrag:
  #60
Alt 08.06.2016, 10:07
Benutzerbild von Sigi S.
Sigi S. Sigi S. ist offline
Admiral

Registriert seit: 16.02.2002
Ort: Villach
Beiträge: 2.943
Boot: SeaRay 290DA
1.953 Danke in 1.365 Beiträgen
Standard

Wenn ihr eine Batterieüberwachung macht, gibt es noch einen recht interessanten Strommesser von Allegro

http://www.allegromicro.com/~/media/...eet.ashx?la=en

die +/-200A Ausführung kann auch problemlos für die Starterbaterie verwendet werden, der Ausgang ist Analog mit 0-5V, also ideal für Arduinos
Angehängte Grafiken

Mit Zitat antworten top
Folgender Benutzer bedankt sich für diesen Beitrag:
  #61
Alt 08.06.2016, 14:23
plath plath ist offline
Cadet

Registriert seit: 10.11.2014
Beiträge: 20
47 Danke in 13 Beiträgen
Standard

denke das ist eher ampere und ich überwache nur den ladestrom in volt.

aber trotzdem nicht uninteressant!

gruß

rene
Mit Zitat antworten top
  #62
Alt 08.06.2016, 14:37
Benutzerbild von Sigi S.
Sigi S. Sigi S. ist offline
Admiral

Registriert seit: 16.02.2002
Ort: Villach
Beiträge: 2.943
Boot: SeaRay 290DA
1.953 Danke in 1.365 Beiträgen
Standard

Ja, ich überwache damit die Ladung/Entnahme je Batterie, so sehe ich schon wie viel ich in der Bucht verbrauche.
Die Spannungen der Batterien hab ich natürlich auch angezeigt.
Durch den AD Wandler im Atmega bekomme ich eine Auflösung von 0,5A Schritten.
Der Sensor kostet unter 10€, also noch dazu eine günstige Option zur Spannungsmessung
Mit Zitat antworten top
  #63
Alt 11.11.2017, 09:46
Lowbird Lowbird ist offline
Deckschrubber

Registriert seit: 26.10.2017
Ort: Südlich Berlin
Beiträge: 3
Boot: De Groot Beachcraft
0 Danke in 0 Beiträgen
Standard

Hallo zusammen.

Ich bin auf diesen Thread gestoßen, da ich genau so ein Dashboard für ein Boot bauen möchte. Ich habe dazu plath( Rene) schon vor geraumer Zeit eine private Nachricht geschickt, mit der Frage ob er den Sketch zur Verfügung stellen würde. Leider war er seitdem nicht wieder online.

Wäre denn jemand so nett und würde mir den Sketch zukommen lassen? Hardware ist vorhanden und das Boot liegt trocken auf den Böcken. ��
Winterzeit ist Bastelzeit. Ich danke euch recht herzlich für eure Mühe.

Gruß Chris

PS Immer ne Hand breit Wasser unterm Kiel...
Mit Zitat antworten top
  #64
Alt 12.11.2017, 12:45
Uwe1 Uwe1 ist offline
Ensign

Registriert seit: 25.05.2011
Ort: 41352 Korschenbroich (Maasbommel)
Beiträge: 85
Boot: Cascaruda 850
Rufzeichen oder MMSI: Berta
19 Danke in 11 Beiträgen
Standard

Hallo Chris,

ich hänge mich mal ran.
Auch mich würde interessieren, was der ein oder andere mit dem Raspberry bereits umgesetzt hat.
Kennt jemand eine Internetseite für Anfänger??

Gruß Uwe
Mit Zitat antworten top
  #65
Alt 12.11.2017, 13:02
Benutzerbild von Maxi1800
Maxi1800 Maxi1800 ist offline
Captain

Registriert seit: 29.03.2012
Ort: Emmendingen
Beiträge: 440
Boot: Chaparral 250 Signature
637 Danke in 365 Beiträgen
Standard

Zitat:
Zitat von Uwe1 Beitrag anzeigen
Hallo Chris,

ich hänge mich mal ran.
Auch mich würde interessieren, was der ein oder andere mit dem Raspberry bereits umgesetzt hat.
Kennt jemand eine Internetseite für Anfänger??

Gruß Uwe
Schau mal hier:
http://raspberrypiguide.de/
Gruß
Dietger

Gesendet von meinem SM-G950F mit Tapatalk
__________________
___________________________________________
Männer schnarchen,
um ihre Frauen nachts vor wilden Tieren zu beschützen!
Mit Zitat antworten top
Folgender Benutzer bedankt sich für diesen Beitrag:
  #66
Alt 18.07.2018, 11:35
Benutzerbild von Andi_45
Andi_45 Andi_45 ist offline
Lieutenant

Registriert seit: 13.09.2016
Ort: Hamburg
Beiträge: 161
Boot: Sealine 215
132 Danke in 67 Beiträgen
Standard

Moin Moin,

Ich find das Projekt ziemlich interessant, hat jemand den Sketch und kann ihn mir zuschicken?

Danke
André

Gesendet von meinem Redmi 4X mit Tapatalk
Mit Zitat antworten top
  #67
Alt 10.06.2020, 21:27
Benutzerbild von Samson26
Samson26 Samson26 ist offline
Deckschrubber

Registriert seit: 05.06.2020
Ort: Frankfurt/Main
Beiträge: 2
Boot: Stinray 599
0 Danke in 0 Beiträgen
Standard

Hat hier noch einer was aktuelles ,Hartware bzw
sketch (software)usw.
für Hilfe wäre ich Dankbar
Mit Zitat antworten top
  #68
Alt 15.09.2020, 11:16
cap88 cap88 ist offline
Cadet

Registriert seit: 22.10.2019
Beiträge: 13
Boot: Sunseeker Portofino 31
8 Danke in 3 Beiträgen
Standard

Was könnt ihr den so an FLowmeter empfehlen für Volvo Penta 5,7... welche Durchflussbereich sollte passen?
Mit Zitat antworten top
  #69
Alt 17.09.2020, 08:24
bollerwagen bollerwagen ist offline
Lieutenant

Registriert seit: 23.04.2020
Beiträge: 180
20 Danke in 15 Beiträgen
Standard

Zitat:
Zitat von cap88 Beitrag anzeigen
Was könnt ihr den so an FLowmeter empfehlen für Volvo Penta 5,7... welche Durchflussbereich sollte passen?
Wo würdest Du den Sensor denn ansetzen? An der Entnahme vom Tank?
Mit Zitat antworten top
  #70
Alt 17.09.2020, 08:52
cap88 cap88 ist offline
Cadet

Registriert seit: 22.10.2019
Beiträge: 13
Boot: Sunseeker Portofino 31
8 Danke in 3 Beiträgen
Standard

Zitat:
Zitat von bollerwagen Beitrag anzeigen
Wo würdest Du den Sensor denn ansetzen? An der Entnahme vom Tank?
je Motor dann hinter den Filtern
Mit Zitat antworten top
  #71
Alt 17.09.2020, 08:57
Benutzerbild von Jontom
Jontom Jontom ist offline
Captain

Registriert seit: 27.05.2020
Ort: Essen
Beiträge: 746
Boot: Ameril 32
741 Danke in 375 Beiträgen
Standard

Da gibt es auch noch den Rücklauf, sollte der nicht auch in die Berechnung einfließen?
__________________
Immer eine Hand breit Wasser unter dem Kiel.

LG Thomas
Mit Zitat antworten top
  #72
Alt 17.09.2020, 11:21
rossi71 rossi71 ist offline
Cadet

Registriert seit: 20.07.2010
Ort: Dresden
Beiträge: 12
Boot: Gugel Admiral S
1 Danke in 1 Beitrag
Standard

Je nach Rücklaufmenge könnte man einen Korrekturgaktor ermitteln wenn die Messung funktioniert oder einen zweiten Durchflussmesser im Rücklauf installieren und vom Einlauf abziehen.

Gesendet von meinem Moto Z (2) mit Tapatalk
Mit Zitat antworten top
  #73
Alt 17.09.2020, 11:27
Benutzerbild von Jontom
Jontom Jontom ist offline
Captain

Registriert seit: 27.05.2020
Ort: Essen
Beiträge: 746
Boot: Ameril 32
741 Danke in 375 Beiträgen
Standard

Zitat:
Zitat von rossi71 Beitrag anzeigen
Je nach Rücklaufmenge könnte man einen Korrekturgaktor ermitteln wenn die Messung funktioniert oder einen zweiten Durchflussmesser im Rücklauf installieren und vom Einlauf abziehen.

Gesendet von meinem Moto Z (2) mit Tapatalk
Wie wird das denn beim Auto gemessen?
Wäre das eine Alternative?
__________________
Immer eine Hand breit Wasser unter dem Kiel.

LG Thomas
Mit Zitat antworten top
  #74
Alt 17.09.2020, 11:32
Benutzerbild von billi
billi billi ist gerade online
Fleet Admiral

Registriert seit: 17.07.2003
Ort: St.Leon-Rot
Beiträge: 39.245
Boot: Bayliner 2855 Bj. 1996
34.189 Danke in 20.725 Beiträgen
Standard

Zitat:
Zitat von Jontom Beitrag anzeigen
Wie wird das denn beim Auto gemessen?
Wäre das eine Alternative?
da wird die eingespritzte Menge ermittelt ...
__________________
Gruß Volker
***************************************
und immer `ne Handbreit Sprit im Tank
http://www.msv-germersheim.de

Bin hier zu finden Inoffizielle Boote-Forum Map
Mit Zitat antworten top
Folgender Benutzer bedankt sich für diesen Beitrag:
  #75
Alt 17.09.2020, 11:36
Benutzerbild von Jontom
Jontom Jontom ist offline
Captain

Registriert seit: 27.05.2020
Ort: Essen
Beiträge: 746
Boot: Ameril 32
741 Danke in 375 Beiträgen
Standard

Zitat:
Zitat von billi Beitrag anzeigen
da wird die eingespritzte Menge ermittelt ...
Ich denke diese Technik würde sich auf's Boot adaptieren lassen, wird bei teuren Exemplaren vermutlich auch gemacht.
Welche Infos wären denn für den technikafinen Skipper interessant?
__________________
Immer eine Hand breit Wasser unter dem Kiel.

LG Thomas
Mit Zitat antworten top
Antwort
Vorherige Seite - Ergebnis 26 bis 50 von 77Nächste Seite - Ergebnis 76 bis 77 von 77



Forumregeln
Es ist Ihnen nicht erlaubt, neue Themen zu verfassen.
Es ist Ihnen nicht erlaubt, auf Beiträge zu antworten.
Es ist Ihnen nicht erlaubt, Anhänge hochzuladen.
Es ist Ihnen nicht erlaubt, Ihre Beiträge zu bearbeiten.

BB-Code ist an.
Smileys sind an.
[IMG] Code ist an.
HTML-Code ist aus.

Gehe zu

Ähnliche Themen
Thema Autor Forum Antworten Letzter Beitrag
Raspberry Pi und Marine Anwendungen dh7511 Technik-Talk 12 14.09.2018 15:20
iSailor + NMEA / SeaTalk + Raspberry PI / raspi exdream Technik-Talk 9 03.05.2014 16:42
Raspberry Pi Bartho Kein Boot 15 14.08.2012 09:52
Benzinverbrauchsmessung mit Impulszähler bluemmer Motoren und Antriebstechnik 9 11.07.2010 17:53
Seniorenthema fuer ein Projekt am Mittelmeer Horst Uhlen Werbeforum 2 12.06.2004 23:32


Alle Zeitangaben in WEZ +1. Es ist jetzt 21:31 Uhr.


Powered by vBulletin® Version 3.8.11 (Deutsch)
Copyright ©2000 - 2024, vBulletin Solutions, Inc.
