#201
09.06.2011, 18:16
|
||||
|
||||
Das ja wirklich einfach, dann sind es ja nur drei Spanten. Na das haben wir doch schnell
__________________
Gruß Andreas
|
|
#203
09.06.2011, 19:20
|
||||
|
||||
|
gut habe die länge nicht mehr gefunden
__________________
Gruß Andreas
|
|
#204
09.06.2011, 22:28
|
||||
|
||||
|
Stringer
Hallo,
Stringer setzt man eigentlich ganz einfach. Als Beispiel habe ich mal den Spanteriß für einen Schärenkreuzer angehängt. Die farbigen geraden stellen die Verläufe von Stringern dar. Der mittlere (breiteste) Spant ist gespiegelt. Die Schnittpunkte der Stringer mit diesem Spant müßen auf beiden Seiten gleich sein. Dann strakt das. Bei der Aero würde ich allerdings nur einen an der "imaginären Deckskante einziehen. Mehr sind bei meinen Schären auch nicht. Lothar Geändert von Lothar4862 (23.09.2012 um 23:36 Uhr)
|
||||
|
#205
09.06.2011, 23:17
|
||||
|
||||
|
Hilfe!
Hi Leute,

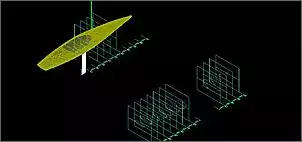

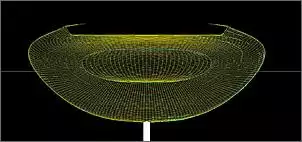

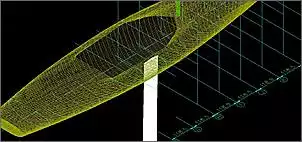

verstehe, dass Ihr langsam ungeduldig werdet, aber bitte versteht, dass ich kein Profi in der Anwendung von 3D-CAD bin. Das ist ein mühsamer Weg für mich.  Ein "Problem" dürfte sein, dass die Vorlage von freeship aus Gitternetzlinen besteht. Ein weiteres ist, dass ich noch keine gute Lösung gefunden habe, die Umrisse in den entsprechenden Ebenen klar erkennen zu können, bzw. mich dort hinzuzoomen. Im großen und ganzen liegt es aber ziemlich sicher an meinen mangelnden AutoCAD-Wissen. Durch Zufall habe ich entdeckt, dass ich durch löschen von gewissen Ebenen (A, B, C, D, ...) und den Befehl "Ansicht" -> "Verdecken" offensichtlich einen entsprechenden Schnitt bekomme.  Die Äußeren Kanten habe ich dann Punkt für Punkt als Polylinie verbunden. Das hat soweit gut geklappt, bis zum Spant "H" gekommen bin. Das Ding fügt sich nicht in die Form ein  : Kennt sich jemand etwas besser mit AutoCAD aus. Gerne würde ich das ganze schneller und effizienter erledigen.
__________________
Mit sonnigen Grüßen, Clemens
|
|
#206
10.06.2011, 01:14
|
|||
|
|||
|
Zitat:
Dann nimmst Du im Prinzip die Senten (Diagonalschnitte) für die Stringerpositionen? DAS Ist natürlich aus ein Gedanke, auf den man erst kommen muss. @Clemens: Ich hatte Dir, glaube ich, den "Linesplan" mitgeschickt, der die Schnitte in 2D darstellt und möglicherweise einfacher zu bearbeiten ist, als das 3D Mesh? Wenn Du willst, mache ich nochmal Diagonalschnitte für die Stringer. Leider kann ich Dir in diesem Punkt nicht weiterhelfen mangels eigener Ahnung.... AutoCAD ist (noch) nicht meine Welt. PS: in den Layers solltest Du die Ebenen wegklicken können, die Du nicht brauchst, wie z.B. Mast und Kiel und sowas. Geändert von else (10.06.2011 um 01:28 Uhr)
|
|
#207
10.06.2011, 02:19
|
|||||
|
|||||
|
Zitat:

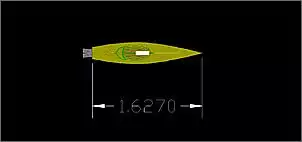

else, Dein Nutzerbild ist eine Qual, wenn man hungrig ist.   Aus Deiner Datei konnte ich nicht mehr holen, als das Gitternetzmodell. So sieht es aus, wenn ich die Datei öffne:  Das Maß habe ich hinzugefügt, Du siehst aber, dass es lt. AutoCAD nur 1,627 mm lang ist. Deswegen hatte ich nochmal nach der genauen Länge gefragt um es entsprechend zu skalieren. Alles kein Problem, man muss aber damit abfinden, dass die ganzen Programme nicht 100 % miteinander kompatibel sind. Andere Layer als "Mast", "Rumpf", etc. erkennt ACAD auch nicht. Mit den Spanten bin ich jetzt schon etwas weiter - arbeite mich aus einem anderen Riss vor  Wenn das Grundgerüst steht, sollte es nicht mehr so problematisch sein.
__________________
Mit sonnigen Grüßen, Clemens
|
|||||
|
#208
10.06.2011, 09:59
|
|||
|
|||
|
Clemens, du solltest den "Linesplan" nutzen. Du arbeitest im 3D Mesh.

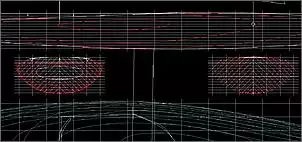

Aber auch hier zeigt mir meine armselige freeware die Stations, buttocks, grids usw an, die ich separat klicken kann. Ich hab jetzt nur ein Foto von solid works e-Drawing, aber bei A9CAD sieht das genauso aus. Auch die Länge kommt da hin.  Uploaded with ImageShack.us wie Du auf dem Bild sehen kannst, sind die Sapnten da alle komplett vorhanden, müssen also nur einzeln bearbeitet werden. Lothar hat das ja schon mit den Diagonalen erwähnt, wie danach die Leisten eingebaut werden können. die diagonalen (senten) sind ja auch vorhanden. Kuck mal, ob Du nicht die Datei "Aero Linespaln31.Mai" findest, sonst schick ich dir die nochmal. Geändert von else (10.06.2011 um 10:12 Uhr)
|
|
#209
10.06.2011, 15:00
|
||||
|
||||
|
else,
die Datei habe ich nicht gefunden. Wäre dankbar, wenn Du sie senden könntest.
__________________
Mit sonnigen Grüßen, Clemens
|
|
#211
10.06.2011, 16:39
|
|||
|
|||
|
Datei ist raus, hab ich gerede erst gesehen. Hab nochmal kontrolliert, was ich geschickt habe damals, da war sie dabei.
aber das übt.....
|
|
#212
10.06.2011, 22:11
|
||||
|
||||
|
Habe die Datei vor mir und da ist alles, was man braucht.
Allerdings ist der Abstand der Spanten noch 100 mm. Seid Ihr der Meinung, dass man den Abstand beibehalten sollte, oder doch auf die 118,5 mm gehen, wie vor ein paar Tagen von mir vorgeschlagen? Könntest Du das ggf. schnell und einfach ändern, else?
__________________
Mit sonnigen Grüßen, Clemens
|
|
#213
11.06.2011, 01:08
|
|||
|
|||
|
Warum?
Der Kiel sitzt zwischen 2 Spanten, und der Mast steht genau auf einem Spant auf Deck. Das ändern ist kein Problem, aber ich versteh das nicht. Geändert von else (11.06.2011 um 01:18 Uhr)
|
|
#214
11.06.2011, 01:33
|
||||
|
||||
|
Laienidee meinerseits!
Zitat:
Der andere Gedanke war, dass ein Spant den hinteren Abschluss des Cockpits darstellt. Ich kann aber mit meinen Gedanken komplett daneben liegen.
__________________
Mit sonnigen Grüßen, Clemens
|
|
#215
11.06.2011, 03:19
|
|||
|
|||
|
Bei dem Cockpit hast Du recht, das ist zeichnerisch ein wenig in den Hintergrund gerutscht. Das das Boot mit leisten beplankt wird, ist das aber kein Problem. Ich könnte da aber einen spant hinlegen, oder das Cockpit etwas nach vorne ziehen.
Die "Einheit" wird ja verbunden über das Bauteil Mittelstringer.
|
|
#216
11.06.2011, 07:08
|
|||
|
|||
|
Man findet ja immer was, selbst, wenn´s "fertig" ist....
Der Rumpf hatte tatsächlich nur 1,62 Länge. Grund: Clemens hat zwischen den Loten gemessen, FS misst "LüA", also auch das Ruder. Idiotisch.... Aber das konnte schnell geändert werden, ebenso wurde dabei gleich der hintere Cockpitrand auf den 50cm Spant geschoben, damit bildet dieser Spant eben auch ein Wasserdichtes Schott. Die Daten sind nochmal komplett raus. Habe mir eben die allerneueste Version von FS gezuppelt, aber dafür ist mein Laptop nicht schnell genug fürchte ich..... mal sehen.
|
|
#217
12.06.2011, 00:50
|
||||
|
||||
|
Servus else,

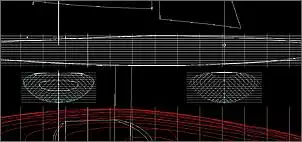

habe mir die neuen Entwürfe angesehen. Könntest Du vielleicht noch nachsehen, ob etwas anders abgespeichert wurde? Beim ursprünglichen Spantenriß  waren die Spanten durchgehend. Beim neuen  sind sie es nicht mehr. Wäre Dir auch dankbar, wenn Du die neueste 3D-Version beifügen könntest.Herzliche Grüße an Euch und ein schönes Wochenende!
__________________
Mit sonnigen Grüßen, Clemens
|
|
#218
12.06.2011, 05:35
|
|||
|
|||
|
Gut gesehen, es fehlt das deck!
Ich klicke immer die für den *.dxf Linienriss nicht erforderlichen Teile wie Segel, Ruder, Pinne etc. weg, da muss es das Deck mit erwischt haben.... Geändert von else (12.06.2011 um 05:42 Uhr)
|
|
#221
19.06.2011, 22:52
|
||||
|
||||
|
Zitat:
 Unter der Woche ging gar nichts und gestern hat sich bei meinem Laptop mit dem AutoCad die Grafikkarte verabschiedet. Auch wenn der Defekt schon laenger bekannt war http://winfuture.de/news,41512.html werde ich wohl nicht herumkommen, einen neuen zu kaufen. Wie ich alle Programme dann transferiere ist mir noch ein Raetsel, da ich den Computer aus Oesterreich mitgenommen hatte und keine einzige CD hier ist. Tut mir Leid - waere gerne schon viel weiter gewesen.
__________________
Mit sonnigen Grüßen, Clemens
|
|
#222
19.06.2011, 23:40
|
||||
|
||||
|
Das ist doof Clemens.
Computer sind auch irgendwie immer noch nervig, wenn ich so überlege, wieviel Zeit man investiert, nur um das alles am laufen zu halten. Wenn alle Stricke reißen, sag Bescheid, dann zeichne ich die Spanten in 2D nach meinem Urlaub. Das gibt dann zwar nicht so schicke Bilder, erfüllt aber seinen Zweck. Gruß Lothar
|
||||
|
#223
20.06.2011, 07:17
|
||||
|
||||
|
toll es geht laaangsam weiter !!!
Danke für eure Bemühungen !!
__________________
By Karsten
|
||||
|
#224
20.06.2011, 07:55
|
|||
|
|||
|
Clemens, schade, dass nun die Stricke langsam reissen.
Ich kann zu den Bauteilen leider nichts wirklich beitragen, da müsste mir Lothar erst einige CAD Lehrstunden geben. Aber danke für Deine Bemühungen. Wird schon weitergehen.
|
 |
  |
|
|
