#1
21.10.2011, 16:03
|
||||
|
||||
Trimmzylinderschauch
Hallo,
kann mir jemand verraten wie ich den Hydraulikschlauch vom Trimmklappenzylinder auf dessen Seite abbekomme. Beim Bayliner, Bj.2000. Vielen Dank Jens
|
|
#3
21.10.2011, 16:18
|
||||
|
||||
|
Kann ich jetzt so nicht sagen. Sieht aber so aus als wäre aussen keine Schraubferbindung.
|
|
#4
21.10.2011, 16:22
|
|||
|
|||
|
Auch kein Schlauch zu sehen?
Guck mal hier: http://www.bennetttrimtabs.com/pdf/i...structions.pdf
|
|
#5
21.10.2011, 16:25
|
||||
|
||||
|
Doch, ein schwarzer, und der ist geplatzt. Unter dem schwarzen scheint ein transparenter zu sein.
|
|
#6
21.10.2011, 16:28
|
||||
|
||||
|
Wenn beim Bennett Zylinder im Boot ein Schlauch in den Spiegel verschwindet dann musst du von außen die drei Blechschrauben, können auch durchgangs Gewindeschrauben sein, lösen und den Zylinder nach hinten wegziehen.
Dabei ziehst du den Schlauch nach außen durch den Spiegel. Das geht meist nur mit etwas Kraft da das alles mit Dichtmasse montiert wurde. Dann wirst du die Verschraubung auf der Rückseite vom Zylinder sehen und lösen können.
__________________
Und die √ allen Übels sind die 62 Gruß Henning
|
|
#7
21.10.2011, 16:33
|
||||
|
||||
|
Super, werde ich morgen gleich mal nachschauen.
Kann man dann einen anderen Schlauch verwenden, z.B. von einer Hydraulikbude, oder passen u.U. die Gewinde nicht ?
|
|
#8
21.10.2011, 16:33
|
||||
|
||||
|
Zitat:
__________________
Und die √ allen Übels sind die 62 Gruß Henning
|
|
#9
21.10.2011, 16:38
|
||||
|
||||
|
AHA, Schneidring heißt, dass ich den Schlauch auf den Ring aufdrehe und somit in den Schlauch ein Gewinde schneide, oder ?
Wo bekomme ich solchen Schlauch ?
|
|
#10
21.10.2011, 16:39
|
||||
|
||||
|
Ich mach heute Abend ein, zwei Fotos von der Sache
__________________
Und die √ allen Übels sind die 62 Gruß Henning
|
|
#11
21.10.2011, 16:41
|
||||
|
||||
|
Super,
vielen Dank.
|
|
#12
21.10.2011, 16:46
|
|||
|
|||
|
Zitat:
 So tippt man doch völlig im Dunkeln, wie es wohl aussehen mag...
|
|
#13
21.10.2011, 16:59
|
||||
|
||||
|
OK.,
mache morgen mal Fotos und zeige sie euch.
|
||||
|
#14
21.10.2011, 17:02
|
||||
|
||||
|
Zitat:
Das wird so aussehen wie bei 99% aller Hydraulik Trimanlagen, hoffe ich für ihn
__________________
Und die √ allen Übels sind die 62 Gruß Henning
|
|
#15
21.10.2011, 17:28
|
||||
|
||||
|

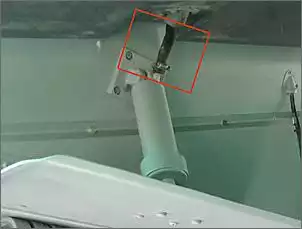

Hier ist mal ein Bild von einer Insta-Trimm
 da ist der Schlauch außen
__________________
Gruß Sirko If you want breakfast in bed.... - sleep in the kitchen.
|
||||
|
#16
21.10.2011, 17:41
|
||||
|
||||
|
Das ist dann das letzte Prozent...
Gruß Torben
|
||||
|
#17
21.10.2011, 18:04
|
||||
|
||||
|
Wie auf Sirkos Foto sieht es nicht aus.
Morgen dann mehr. Jens
|
|
#19
21.10.2011, 21:06
|
||||
|
||||
|
Zitat:

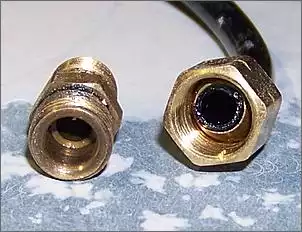

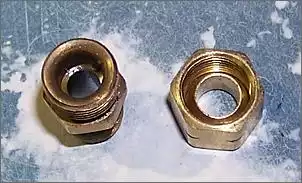

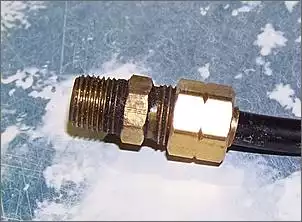

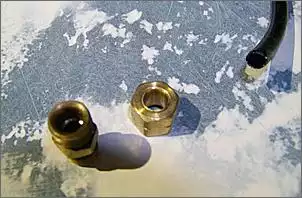

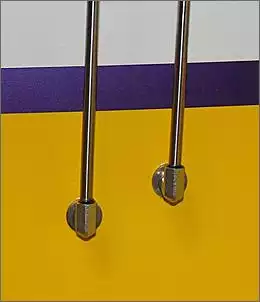

wenn es so wie auf Sirkos Bild ausschauen würde dann würde wohl kaum gefragt werden. Eine Schlauchschelle sollte für jeden selbsterklärend sein. Und nun die Teile der Bennett Schlauchanschlüsse: Von L nach R: Der Nippel der hinten am Zylinder sitzt Mutter mit Schneidring Schlauch  Der Konus im Nippel Und der Schneidring  Das ganze mit Schlauch  Und so schaut es zusammen aus. Üblicherweise ist das ganze im Spiegel versteckt.  Wobei es auch die Variante mit Rohren durch den Spiegel gibt. Nur das dann abweichend vom Bild die Nippel auf den Winkeln sitzen. Die Rohre die hier montiert sind sind custom made
__________________
Und die √ allen Übels sind die 62 Gruß Henning
|
|
#20
21.10.2011, 21:41
|
||||
|
||||
|
hier eine Originalmontage
__________________
servus dieter ...man sollte nicht immer von sich selbst ausgehen, sondern individuelle Situationen akzeptieren....
Geändert von dieter (21.10.2011 um 21:48 Uhr)
|
|
#21
22.10.2011, 17:01
|
||||
|
||||
|
Hallo,
ich muß mich korrigieren, die Zylinder sehen doch so aus wie bei Sirko. Hier mal einige Fotos. Jens
|
|
#22
22.10.2011, 19:48
|
||||
|
||||
|
Hallo Jens,
dann sollte die Reparatur ja einfach sein  schau mal ob du noch genügend Schlauch im Boot hast, die Abdeckungen außen vom Schlauch abschrauben, die Schläuche etwas rausziehen und mit Schlauchschellen an den Zylindern befestigen. Dann mußt du nur die Schlauchabdeckungen wieder gut einkleben (Sika oder so). Mußte ich bei mir auch schon mal machen Der hydr. Druck ist bei mir max 22bar (gemessen), also kein Problem für eine Schlauchschelle.
__________________
Gruß Sirko If you want breakfast in bed.... - sleep in the kitchen.
|
|
#23
23.10.2011, 13:53
|
||||
|
||||
|
Hallo Sirko,
ich schneide die schadhafte Stelle also ersteinmal ab. Dann drehe ich das Schlauchende vom Zylinder runter und befestige den Schlauch mit einer Schelle am Zylinder, korrekt so ? Der Schlauch im Boot reicht nicht. Da besorge ich mir dann welchen. Danke Jens
|
|
#24
23.10.2011, 15:54
|
||||
|
||||
|
Hallo Jens,
der Schlauch sieht auf dem Zylinder bei dir verpresst aus, also vorsichtig aufschneiden, der Zylinder und der Schlauchnippel am Zylinder sind aus Kunststoff!
__________________
Gruß Sirko If you want breakfast in bed.... - sleep in the kitchen.
|
|
#25
23.10.2011, 16:05
|
||||
|
||||
|
Danke für den Tipp.
Das Teil auf dem Zylinder lässt sich schon drehen, vielleicht ein Gewinde ? Am Dienstag werde ich mich der Sache mal annehmen. Jens
|
|
|
|
|
