#1
21.10.2013, 12:40
|
||||
|
||||

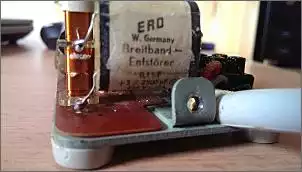

Breitbandentstörer
Hallo zusammen. Ich hab mal eine Frage zu oben genanntem Entstörer.

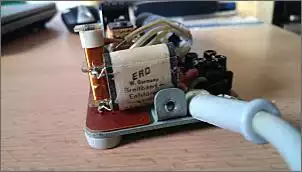

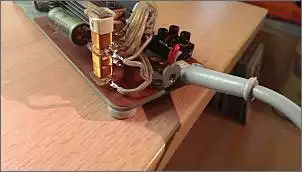

Das Gerät in dem der verbaut ist kommt aus dem Jahr 1965 und der ist mir gestern aufgeraucht......  ![Klicken Sie auf die Grafik für eine größere Ansicht
Name: IMAG0234[1].jpg
Hits: 225
Größe: 66,3 KB
ID: 489868](https://cdn.boote-forum.de/staticimg.php?attachmentid=489868&thumb=1&d=1382352508) ![Klicken Sie auf die Grafik für eine größere Ansicht
Name: IMAG0235[1].jpg
Hits: 211
Größe: 64,1 KB
ID: 489869](https://cdn.boote-forum.de/staticimg.php?attachmentid=489869&thumb=1&d=1382352548) Wenn ich das richtig sehe sind das ja eigentlich nur drei Kondensatoren. Die Frage die ich mir jetzt stelle ist wie die verdrahtet sind...... Es sind insgesamt fünf Anschlüsse vorhanden. Edit: Ist das denn eine solche Schaltung?? Danke euch schon einmal.
__________________
Gruß Holger   Meine Baustelle DE23.  "Wie sprechen Menschen mit Menschen? Aneinander vorbei!" (Kurt Tucholsky) Geändert von monk (21.10.2013 um 12:58 Uhr)
|
|
#2
21.10.2013, 13:51
|
||||
|
||||
|
Hallo Holger !
Du hast aber die sicherlich im Längszweig liegende Drossel (Spule) übersehen ! Demzufolge sollte jeweils ein Abblockkondensator vor und nach dieser Drossel liegen welcher zum Schutzleider führt . Der 3. Kondensator liegt meist zwischen P und N ! Wozu willst Du den so eine Netzsiebschaltung einsetzen ? lg Frank
|
|
#3
21.10.2013, 13:56
|
||||
|
||||
|

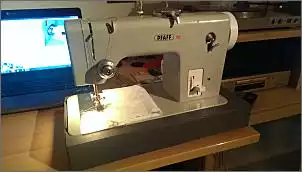

Das Dingens sitzt in dem Fußschalter einer alten Pfaff 90 Nähmaschine die seit gestern in meinem Besitz ist und auch das erste mal nach fast 30 Jahren wieder lief.........
Bis es eben gequalmt hat..........
__________________
Gruß Holger Meine Baustelle DE23. "Wie sprechen Menschen mit Menschen? Aneinander vorbei!" (Kurt Tucholsky)
|
|
#4
21.10.2013, 13:58
|
||||
|
||||
|
Wegen mir kann ich den auch weglassen aber durch die fehlende Spule wird die Maschine nicht mehr laufen....
__________________
Gruß Holger Meine Baustelle DE23. "Wie sprechen Menschen mit Menschen? Aneinander vorbei!" (Kurt Tucholsky)
|
|
#5
21.10.2013, 14:39
|
||||
|
||||
|
Hallo Holger !
Das Teil war zum Löschen der Störimpulse des Antriebsmotors Deiner Pfaff verbaut ! Sollte man eigendlich nicht mehr brauchen ! Probiers einfach aus . Im Zeitalter der Digitaltechnik gehts bestimmt auch ohne ! lg Frank
|
|
#6
21.10.2013, 17:13
|
||||
|
||||
|
Ich versuche es, vermute aber dass, wenn da wirklich eine Spule eingebaut ist Sie gar nicht mehr laufen wird......
Ich probiere es heute Abend aus.... Wenn das geht kommt der Unterfaden dran.....  Gesendet von meinem HTC One mit Tapatalk-4
__________________
Gruß Holger Meine Baustelle DE23. "Wie sprechen Menschen mit Menschen? Aneinander vorbei!" (Kurt Tucholsky)
|
|
#7
21.10.2013, 19:33
|
||||
|
||||
|
War mal Nähmaschinen Techniker , falls du Fragen zur Technik hast , kann ich dir gern weiterhelfen .
|
||||
|
#8
21.10.2013, 20:29
|
||||
|
||||
|

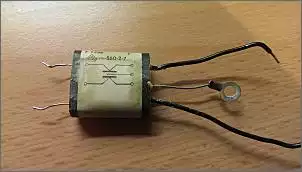

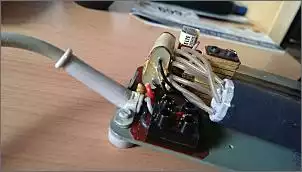

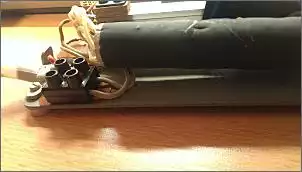

Sooo, erst einmal ausgebaut und siehe da:
 ... die interne Verschaltung ist auf der Rückseite aufgedruckt!  Also kann es gar nicht ohne gehen. Dann muss eben eine Brücke dafür herein:   Eine Spule ist da nicht enthalten.... Vielleicht kommen später mal noch Kondensatoren herein aber erst mal gehts auch so, ohne Störungen!!
__________________
Gruß Holger Meine Baustelle DE23. "Wie sprechen Menschen mit Menschen? Aneinander vorbei!" (Kurt Tucholsky)
|
|
#9
21.10.2013, 20:33
|
||||
|
||||
|
Das erste mal das ich mit einer Nähmaschine gearbeitet habe:
  Ich denke mal das die dreißigjährige Pause jetzt erst einmal für länger beendet ist für die alte Dame. Wir werden uns ein wenig aneinander gewöhnen müssen.
__________________
Gruß Holger Meine Baustelle DE23. "Wie sprechen Menschen mit Menschen? Aneinander vorbei!" (Kurt Tucholsky) Geändert von monk (21.10.2013 um 20:39 Uhr)
|
|
#10
21.10.2013, 20:38
|
||||
|
||||
|
Wichtig ist die Maschine mal gut zu Ölen , gibt da so bestimmte Stellen wo Öl rein muß .
So wie die Naht aussieht , scheint die Technik Ok zusein .
|
||||
|
#11
21.10.2013, 20:42
|
|||||
|
|||||
|
Zitat:
 Die Anleitung hab ich im Netz gefunden, Originalrechnung und Garantiekarte sind noch dabei.... Ob ich wohl mal eine kostenlose Wartung zum fünfzigsten der Maschine bekomme?????
__________________
Gruß Holger Meine Baustelle DE23. "Wie sprechen Menschen mit Menschen? Aneinander vorbei!" (Kurt Tucholsky)
|
|||||
|
#12
21.10.2013, 20:46
|
|||||
|
|||||
|
Zitat:
Das hatte ich zuerst gemacht. Alle Schmierstellen nach Anleitung erst gereinigt soweit möglich und dann neu geölt.... Ich fand die Naht auch ganz ok, muss mich jetzt erst einmal ein wenig in die Matrie einlesen........ Ist irgendwie alles Neuland für mich....
__________________
Gruß Holger Meine Baustelle DE23. "Wie sprechen Menschen mit Menschen? Aneinander vorbei!" (Kurt Tucholsky)
|
|||||
|
#13
21.10.2013, 20:58
|
||||
|
||||
|
Gibt es noch zu kaufen,
Hier zum Bleistift: http://www.elosal.de/waren/ersatztei...microfarad.php Kann ja morgen mal nach schauen ob ich was im Lager habe. Carsten
__________________
Das Leben ist zu schön um ständig zu arbeiten, aber wie soll man sonst leben.
|
||||
|
#14
21.10.2013, 21:07
|
||||
|
||||
|
Zitat:
__________________
Gruß Holger Meine Baustelle DE23. "Wie sprechen Menschen mit Menschen? Aneinander vorbei!" (Kurt Tucholsky)
|
|
#15
21.10.2013, 22:21
|
||||
|
||||
|
Hol DIr schon mal die Daten des Entstörglieds.
Denn irgendein Amateurfunker wird selbst peilen um die Störung zu finden und dann evtl. die BNA informieren!!
__________________
Grüße Karl-Heinz ---------------- "Elektronische Bauteile kennen 3 Zustände: Ein-Aus-Kaputt". (Wau Holland)
|
|
#16
22.10.2013, 07:43
|
||||
|
||||
|
Zitat:
Zitat:
Lassen wollte ich das so nicht. Der einzige Funkamateur bei uns im Ort das bin ich selber.....
__________________
Gruß Holger Meine Baustelle DE23. "Wie sprechen Menschen mit Menschen? Aneinander vorbei!" (Kurt Tucholsky)
|
|
#17
22.10.2013, 08:46
|
||||
|
||||
|
Na dann hast Du keine Probleme mit (im Gegensatz zu einem Fall bei uns wo der Eigentümer die gesamte Nachbarschaft störte und das nicht einsah bis die BNA mal ein Wörtchen mitredete weil die Polizei (Funk ebenfalls gestört!!!) am Ende ne Peilung veranlaßte).
Es gibt fertige Entstörglieder. Vorsicht, einige haben eine Vorzugs-Einbaurichtung!! Hängt mit der internen Beschaltung zusammen (hatte vor Kurzem das Vergnügen mit einer Bügelmaschine deren Entstördrossel explodiert war). Mir scheint aber das Teil ein X-Glied zu sein (muß mal selber nachschauen ob es rein kap. oder kobinierte-ind.-kap. Glieder gibt).
__________________
Grüße Karl-Heinz ---------------- "Elektronische Bauteile kennen 3 Zustände: Ein-Aus-Kaputt". (Wau Holland)
|
|
#18
22.10.2013, 09:19
|
||||
|
||||
|
Zitat:
Nix mehr da, alle alle würde ich zur Katze sagen. Carsten
__________________
Das Leben ist zu schön um ständig zu arbeiten, aber wie soll man sonst leben.
|
|
#19
22.10.2013, 10:40
|
||||
|
||||
|
Trotzdem danke fürs nachsehen!
