excess · #1 29.04.2014, 18:27

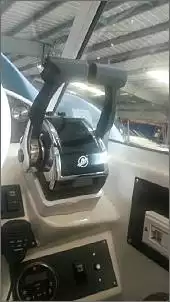

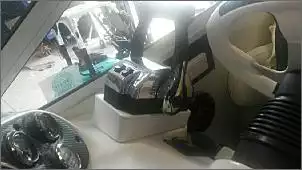

Ich bin gerade dabei meine Schaltbox auszutauschen. Die alte Box wurde auf eine abgeschrägte Plastikkonsole / Unterbau aufgesetzt, damit diese etwas höher kommt und zum Fahrer geneigt ist. Leider passt die alte Konsole nicht für die neue Schaltbox und außerdem ist die schon ziemlich "ranzig". Hat jemand eine Idee, woher man einen rohen Kunststoffblock mit abgerundeten Ecken bekommen kann (siehe Bilder)? Der alte Block ist aus mehreren Schichten zusammengeklebt, was ich allerdings vermeiden möchte, da die Nähte dazu neigen zu verdrecken.
Man könnte natürlich etwas aus Holz & GFK selbst basteln. Einfacher wäre aber ein Block, den ich einfach von innen aushöhle und schräg absäge. Ach ja, die Grundmaße sind ca. 15 x 22 cm, max. Höhe 7cm.

Danke für eure Tipps!
Sascha

hardegger · #2 29.04.2014, 18:44

Hallo, wenn Du 3D-Konstuktion beherrscht und mit ein Modell machen kannst, kann ich Dir auf dem 3D Drucker einen Unterbau ausdrucken.

excess · #3 29.04.2014, 21:01

Zitat:

Zitat von hardegger

Hallo, wenn Du 3D-Konstuktion beherrscht und mit ein Modell machen kannst, kann ich Dir auf dem 3D Drucker einen Unterbau ausdrucken.

Daran hatte ich auch schon gedacht. Ich hab noch nie einen 3D Druck in der Hand gehabt und die Haptik gespürt. Deswegen bin ich unsicher, ob mir das gefallen würde (und auch hält).

Sascha via Tapatalk

hardegger · #4 30.04.2014, 06:36

Also halten tuts bestimmt! Das Material ist beinhart!

Die Oberfläche ist nach dem Druck nicht perfekt, das ist schon so. Sie lässt sich jedoch entweder mit Aceton und einer Polierschwabbel relativ schön aufpolieren oder aber schleifen. Natürlich kannst Du sie auch Primern/Füllern und nachher lackieren.

Aber ich kenne Deine Ansprüche natürlich nicht genau. Wie ein Spritzguss oder ein gefrästes Teil siehts natürlich nicht aus. Aber ist halt relativ einfach herzustellen.

hardegger · #5 30.04.2014, 06:36

wie gross ist denn das Teil? Mein Druckertisch ist ca. 20 * 20 * 20 cm.

Gladiator578 · #6 30.04.2014, 06:54

Moin.

Um 3d zu machen brauchst du erstmal ein 3d Modell...

Dazu brauchst du jemand der das Konstruiert... hab ne odysee deswegen hinter mir!

Ergo. Mach es einfacher!

Die Form der Aufdopplung hast Du offenbar schon.

Nimm Dir ein plattenmaterial. Z.b. die Kunststoff Schneidebretter aus dem 1 Euro laden. Die sind weiss und 1 cm dick.
Kaufe 7 Stück.
Stichsaege. Einzeln aussaegen. Mit powerkleber zusammen kleben. Schraubzwinge nehmen... tadaaaa..

Zum Schluss aussen mit Schleifer plan schleifen.

Entsprechend Löcher bohren.

Mfg Daniel

Mir ist gerade aufgefallen, das der orginal Block auch aus Lagen gebaut wurde!

excess · #7 30.04.2014, 13:36

Zitat:

Zitat von hardegger

wie gross ist denn das Teil? Mein Druckertisch ist ca. 20 * 20 * 20 cm.

Ca. 22 x 15cm.

Sascha via Tapatalk

excess · #8 30.04.2014, 13:40

Zitat:

Zitat von Gladiator578

Moin.

Um 3d zu machen brauchst du erstmal ein 3d Modell...

Dazu brauchst du jemand der das Konstruiert... hab ne odysee deswegen hinter mir!

Ergo. Mach es einfacher!

Die Form der Aufdopplung hast Du offenbar schon.

Nimm Dir ein plattenmaterial. Z.b. die Kunststoff Schneidebretter aus dem 1 Euro laden. Die sind weiss und 1 cm dick.
Kaufe 7 Stück.
Stichsaege. Einzeln aussaegen. Mit powerkleber zusammen kleben. Schraubzwinge nehmen... tadaaaa..

Zum Schluss aussen mit Schleifer plan schleifen.

Entsprechend Löcher bohren.

Mfg Daniel

Mir ist gerade aufgefallen, das der orginal Block auch aus Lagen gebaut wurde!

Ich glaube so werde ich es wohl machen. Hab auch noch 1cm Hartschaumplatten(?) zu liegen und werde mal deren Steife testen. Schöner wäre ein Block, aber zu viel Aufwand will ich auch nicht betreiben.

Sascha via Tapatalk

hop_rock · #9 30.04.2014, 14:52

Hallo Sascha,
warum das alte Teil nicht spachteln, schleifen und anschl. lackieren?
Geht doch schneller.

excess · #10 30.04.2014, 14:59

Zitat:

Zitat von hop_rock

Hallo Sascha,
warum das alte Teil nicht spachteln, schleifen und anschl. lackieren?
Geht doch schneller.

Weil es zu kurz ist und 2 cm länger sein müsste.

Sascha via Tapatalk

ferenc · #11 30.04.2014, 20:09

Kunststoffblöcke gibt es in verschiedenen Maßen in der Bucht. Jemand der das entsprechend fräsen kann wird sich doch bestimmt finden.

checki · #12 30.04.2014, 20:16

So etwas baue ich für Schaltboxen regelmäßig aus Holz und beziehe es
dann (verdeckt getackert) mit passendem Kunstleder.

Phantom-Matze · #13 30.04.2014, 20:21

Zitat:

Zitat von checki

So etwas baue ich für Schaltboxen regelmäßig aus Holz und beziehe es
dann (verdeckt getackert) mit passendem Kunstleder.

Und sieht top aus

Welches Holz nimmst du dafür?

checki · #14 30.04.2014, 20:33

Zitat:

Zitat von Phantom-Matze

Und sieht top aus

Welches Holz nimmst du dafür?

Je nach Art der Form, AW 100 Sperrholz und Nadelschnittholz.
Es sollte dann später wie ein Stück der Seitenverkleidung aussehen.

Phantom-Matze · #15 30.04.2014, 20:41

Zitat:

Zitat von checki

Je nach Art der Form, AW 100 Sperrholz und Nadelschnittholz.
Es sollte dann später wie ein Stück der Seitenverkleidung aussehen.

1a Lösung.Habe auch ähnliches vor,eine Adapterplatte für die Lenkung,damit sie weiter zum Fahrer reicht.

excess · #16 01.05.2014, 05:48

Zitat:

Zitat von checki

So etwas baue ich für Schaltboxen regelmäßig aus Holz und beziehe es
dann (verdeckt getackert) mit passendem Kunstleder.

Super Idee.

Vielleicht nehme ich aber Carbonfolie, da Leder dort optisch nicht rein passt.

Sascha via Tapatalk

Phantom-Matze · #17 01.05.2014, 06:25

Zitat:

Zitat von excess

Super Idee.

Vielleicht nehme ich aber Carbonfolie, da Leder dort optisch nicht rein passt.

Sascha via Tapatalk

Beim Sattler bekommst du auch Carbonleder,sieht auch herrlich aus.

Ist zwar etwas teurer,aber für die kleine Fläche werden die schon Reste über haben.

excess · #18 01.05.2014, 08:22

Zitat:

Zitat von ferenc

Kunststoffblöcke gibt es in verschiedenen Maßen in der Bucht. Jemand der das entsprechend fräsen kann wird sich doch bestimmt finden.

Da hatte ich schon gesucht und hatte erst nichts gefunden. Beim nochmaligen durchstöbern bin ich nun auch fündig geworden. Danke!

Sascha via Tapatalk

excess · #19 01.05.2014, 08:24

Zitat:

Zitat von Phantom-Matze

Beim Sattler bekommst du auch Carbonleder,sieht auch herrlich aus.

Ist zwar etwas teurer,aber für die kleine Fläche werden die schon Reste über haben.

Carbon-Leder? Soetwas gibts? Muss ich gleich mal googlen.

Sascha via Tapatalk

Phantom-Matze · #20 01.05.2014, 08:44

Zitat:

Zitat von excess

Carbon-Leder? Soetwas gibts? Muss ich gleich mal googlen.

Sascha via Tapatalk

Ja und sieht echt gut aus.Guck mal rein,oder ruf mal durch.http://www.google.de/url?sa=t&rct=j&...,d.Yms&cad=rja

excess · #21 17.05.2014, 13:33

Hier nun das Ergebnis...

Klicken Sie auf die Grafik für eine größere Ansicht

Name: uploadfromtaptalk1400329966385.jpg
Hits: 96
Größe: 42,1 KB
ID: 537624

Klicken Sie auf die Grafik für eine größere Ansicht

Name: uploadfromtaptalk1400329989802.jpg
Hits: 92
Größe: 41,6 KB
ID: 537625

Sascha via Tapatalk

hardegger · #22 18.05.2014, 12:43

Schön! und wie hast Du es nun schlussendlich gemacht?

excess · #23 18.05.2014, 21:46

Zitat:

Zitat von hardegger

Schön! und wie hast Du es nun schlussendlich gemacht?

War gar nicht so schwer. Im Baumarkt 5 Stück Sperrholzplatten a 15mm aufs Außenmaß grob zurecht sägen lassen. Danach auf einer Platte den Innenausschnitt angezeichnet, ausgesägt und als Schablone für die übrigen Platten verwendet und ebenfalls ausgeschnitten. Dann die Schichten verleimt. Mit dem noch rechteckigen Block bin ich dann zum Tischler, der dann mit einem Schleifband die Ecken abrundete und die Neigung reingeschliffen hat. Hätte man evtl. auch Zuhause mit dem Schleifgerät hinbekommen, aber mit der großen Maschine beim Profi wars einfacher. Danach zum Polsterer und mit weißem Carbonleder beziehen lassen. Bin total zufrieden.

Sascha via Tapatalk
