#1
01.06.2014, 10:56
|
||||
|
||||
Smartcraft sc1000 Monitor kabel
Hallo habe mir einen Smartcraft Monitor SC1000 zugelegt,habe auch nach langer langer suche auch den versteckten Canbus gefunden dazu kam mir auch noch der Ölablaufschlauch zwischen die Finger wie geil ist das denn
 Zu dem Monitor habe ich auch das dazugehörige Kabel geordert. Als ich das Paket öffnete war da noch ein kürzeres Kabel mit dabei ca 100 cm lang Beschreibung der Anschlüsse 1xVessel GND nehme mal an das ist das Massekabel 1xGauge Anschluss 1xJunction Box 1x System link 1x kabel wo aus dem Gauge Anschluss mit rauskommt lila Durchmesser gleich wie das Massekabel und ein Kabel braun-blau bei diesen Kabel ist ein Gummipfropfen mit drinn. Meine Frage nun ,muss ich dieses Kabel auch mit einbauen, habe nicht vor noch zusätzliche Smartcraft Instrumente einzubauen . Welchen Zweck soll der Systemlinkanschluss erfüllen. Versuche noch ein Foto von dem Kabel mit einzustellen Freue mich über jegliche Antwort
|
|
#2
01.06.2014, 17:18
|
||||
|
||||
|
Das dürfte das Kabel sein, mit dem man vom "Bus" (4-fach Verteiler)auf den Mercmonitor und die weiteren Instrumente geht. Auch der Masseanschluss für die Instrumente dürfte da dran sein, kann man auf dem Foto schlecht erkennen.
Ob du die ganzen anderen Kabel verbinden musst hängt,was du sonst noch alles eingebaut hast oder einbauen willst. Gruss Rainer
|
|
#3
01.06.2014, 19:16
|
||||
|
||||
|

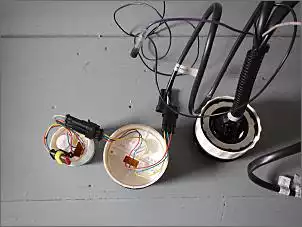

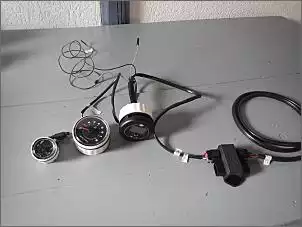

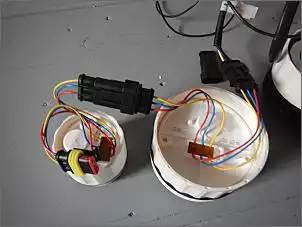

Hier mal die Bilder von meinen "Trockenübungen":
Mercmonitor, Drehzahlmesser und zusätzlich Trimuhr. Auf die Geschindigkeitsanzeige habe ich verzichtet, die Geschwindigkeit habe ich auf dem Garmin! Die Bilder hab ich vor dem Einbau gemacht, als ich mal alles getestet hab. Mit weiteren Bildern kann ich leider nicht dienen, ist jetzt alles hinter der Verkleidung! Falls du du Trimmung auf dem Mercmonitor nutzen willst, musst du wahrscheinlich am Motor den Geber tauschen. Bei mir war der analoge Geber montiert und er digitale im Zubehör, ist eine Sachen von 15 Minuten.    Das dürfte das Kabel auf deinem Foto sein. Die freien Kabel (lila, braun,..) dürften für analoge Instrumente sein, Trimmuhr z.B.. Da werden sich aber sicher noch ein paar Spezialisten melden! Wichtig: Das Massekabel(schwarz) für die Instrumente! Bitte die Bedienungsanleitung beachten, da ich keine Garantie übernehmen kann!  Gruß Rainer
|
|
#4
01.06.2014, 19:22
|
||||
|
||||
|
Hallo Rainer
bedanke mich erst einmal für dein bemühen ich glaube so komme ich weiter. Komme erst in 2 Wochen wieder zu meinem Boot dann kann ich mal probieren ob das teil dann funktioniert. Sage dir auf alle fälle bescheid Grüße Andi
|
|
#6
14.06.2014, 14:30
|
||||
|
||||
|
... sorry, hab die Frage nicht mitbekommen!
Das ist das komplette Originalzubehör vom F80, lediglich ein Verlängerungskabel(1,8m für 30,-€) für das kurze Kabel an der Schaltbox habe ich dazwischen gesetzt. Leider komm ich grad nicht ans Boot sonst würd ich noch ein Foto von innen im eingebauten Zustand machen. Gruß Rainer
|
|
#7
14.06.2014, 18:46
|
||||
|
||||
|
Hallo Rainer
SC Monitor habe ich heute eingebaut,funktioniert alles super Das einzige was bei mir aus Platzgründen nicht passt ist der große Gehäusering bring nur das 52mm Rundinstrument rein werde aber aus dem grosse Gehäusering mir den Rahmen ausdremmeln und es ueber das Rundinstrument kleben. Gruesse und nochmals Danke Andi
|
|
#8
14.06.2014, 21:17
|
||||
|
||||
|
Wo klemmts denn?
Bei mir kam ich nicht ans Gewinde vom hinteren Ring, das kann man sehr gut mit dem Metallfräser im Drehmel bearbeiten. Fräsen geht besser und schneller als schleifen. Gruss Rainer
|
|
#9
15.06.2014, 09:52
|
||||
|
||||
|
Hallo Rainer
War nun bei dir der Ring zur Verschraubung 52 mm dabei? Bei mir war oder ist nur der Ring fuer die 82mm dabei und das 82 mm passt bei mir nicht in die armaturenttafel da sind die anderen Geräte im weg Gruesse Andi
|
|
#11
15.06.2014, 19:45
|
||||
|
||||
|
Hallo Rainer
Ist wieder mal typisch fuer mein Talent das wieder 3x die hälte fehlt Werde mal morgen den Dealer anrufen das er mir den Ring besorgen soll Danke fuer dein bemuehen. Gruesse Andi
|
|
#12
23.07.2015, 18:09
|
|||
|
|||
|
Zitat:
Genau dieses Verlängerungskabel von der Schaltbox zur Junction Box (1,8m für 30,-€) suche ich. Hast du zufällig die genaue Bezeichnung ? Das 90 cm Originalkabel reicht von der Schaltbox nicht zu meiner Instrumententafel. Leider bekomme ich von Mercury Händlern keine Auskunft. Die sagen es gibt keins , ich muss das lange teure 90€ kabel vom Motor aus nehmen.
|
|
#13
23.07.2015, 21:11
|
||||
|
||||
|
8M0058668 Verlängerungskabel zur Junctionbox 29,45€ +Mwst.(laut Rechnung).
Guck mal bei http://www.marina-shop.de/index.php?...-view-240.html Die beraten am Telefon sehr kompetent und liefern meistens schnell. Ich glaub du brauchst da noch eines der Adapterstücke, komme nur grade nicht ans Boot. Gruss Rainer
|
||||
|
#14
23.07.2015, 21:44
|
|||
|
|||
|
vielen Dank für die schnelle Antwort.
Kannst du mir später noch die Teilenummer für das Adapterstück nachreichen? Oder meinst du die Junction Box ? Die habe ich. Geändert von berme (23.07.2015 um 21:52 Uhr)
|
|
#15
23.07.2015, 23:09
|
||||
|
||||
|
Die Teilenr. vom Adapterstück hab ich nicht, das hab ich später bar bezahlt.
Guck mal unter dem Link nach, da sind die Adapter für 15,.. €. Gruss Rainer
|
|
|
|
