Openplotter

[sven98]

Moinsen,
wenn es jemandem in dieser Jahreszeit mal langweilig sein sollte kann er sich ja mal an nem netten Raspi Projekt versuchen.

https://github.com/sailoog/openplotter
http://http://www.sailoog.com/openplotter

Sven

[soenke]

Ich werfe mal was hinterher, wo es sich auch mal reinzuschauen lohnt:

NMEA2000 Interface mit "Arduino":
https://github.com/ttlappalainen

Datenanzeige:
http://openskipper.org/

Datenanzeige und Chartplotter:
https://github.com/rob42/freeboard-server

Diverses rund um Daten im Marine-Bereich:
https://github.com/signalk

[rubrei]

Ich werde mich mal an der Openplotter-Software versuchen.
Der neue Raspberry Pi 2 ist auf dem Weg, die anderen Komponenten habe ich noch liegen.
Klingt erstmal alles sehr gut, mal sehen, wie es sich nachher auf dem Rechner gestaltet.
Ich werde berichten....

[mkboot]

Und hier auch noch etwas:

https://github.com/canboat/canboat

[rubrei]

Hier ein kurzer Statusbericht bezüglich Openplotter. Raspberry Pi 2 ist da. Ich habe Openplotter mittels Image auf die Micro-SD gebracht. Kleinen TFT mittels HDMI-VGA-Adapter angeschlossen (da der Monitor noch keinen HDMI-Anschluss hat). U-Blox 6 GPS-Maus ran, ebenso wie Maus und Tastatur. Und...... Läuft! Kleinere Anpassungen, für die man kein Computer-Profi sein muss und schon habe ich die NMEA-Daten im OpenCPN.
Leider habe ich keinen kompatiblen Wifi-Dongle, der ist bestellt.... Dann werde ich mal den NMEA-Access Point einrichten und testen.
Bisher also Daumen hoch! Sowas habe ich gesucht.
Bisheriger Wareneinsatz grob geschätzt..... 150 Euro.

Ich werde weiter berichten......


Gesendet von meinem iPad mit Tapatalk

[Maxl]

Hallo Dirk,

ich verfolge derartige Projekte auch schon eine Weile.
Leider ist mein Raspy jetzt in der Hausautomation verbaut und ein neuer muß noch bestellt werden...

Zu Deinem Test:

Du hast einen Raspy mit GPS Maus am Laufen - welche NMEA Daten hast Du integriert, bzw. von welchem Gerät kommen die?

Beste Grüße,
Peter

[rubrei]

Hallo Peter,

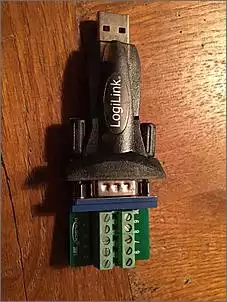

das ist ein NoName-Dongle mit U-Blox 6. Mehr NMEA-Daten habe ich noch nicht eingefügt. Einen RS232-Adapter habe ich liegen, da soll mein Airmar-0183-Transducer dran. Aber ehrlich gesagt treibt mich bei dem Wetter nichts zum Boot für einen Test .
Letztlich wird aber nächste Woche die Neugierde siegen und ich werde den Weg dahin antreten.
Morgen kommt der Wifi-Dongle....





Gesendet von meinem iPhone mit Tapatalk

[Maxl]

Hallo Dirk,

alles klar. Ich dachte, Du hast bereits eine NMEA Schnittstelle am Raspy am Laufen, über die Du ein NMEA fähiges Gerät angeschlossen hast.

NMEA ist bei mir jetzt nicht mehr im Vordergrund, da ich AIS über NMEA vom (zukünftigen) Funkgerät an den garmin Plotter senden will.

Auf dem Raspy will ich das AIS Signal über einen (vorhandenen) DVB-T Dongle empfangen.
Ich hatte NMEA für den Empfang von Motordaten im Hinterkopf, ist aber scheinbar bei meiner alten Technik nicht machbar (VP 5,7Gi, Bj. 1996).
So beschränke ich mich bei den Motordaten auf Temperatursensoren, evtl. kommt mal das Thema Verbrauchsmessung noch auf den Plan (das würde mich schon sehr jucken...).
Ist halt auch alles eine Zeitfrage.

Dann bin ich mal auf Deine ersten Erfahrungswerte gespannt. Das ist bei mir ein wenig unpraktisch, da ich zum Testen mit dem AIS Dongle mal eben 2,5 Stunde mit dem Auto zur Donau fahren muss...
Beste Grüße,
Peter

[N2S3]

Dirk, du hast also auf dem Pi openCPN und dann openplotter dazu? Läuft vermutlich auf dem angepaßten BS von openplotter.

Laufen dann beide Programme parallel oder wie verbindest du die einkommenden Daten zu OpneCPN?

[rubrei]

Also Openplotter ist sozusagen übergeordnet. OpenCPN ist hier gleich mit eingebettet. Openplotter verarbeitet die eingehenden Daten und stellt sie OpenCPN dann gleich zur Verfügung.


Gesendet von meinem iPhone mit Tapatalk

[rubrei]

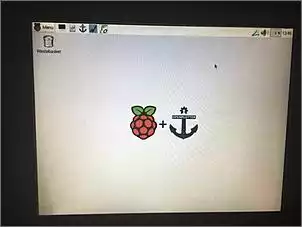

So sieht die Startseite aus




Gesendet von meinem iPhone mit Tapatalk

[N2S3]

Ah, das läuft also zusammen. Es gibt dann eine Kartendarstellung und zeigt Standort und track an. Kann man die ENC-Karten einbinden?

[rubrei]

Ich habe gerade welche runtergeladen, er liest auch was ein, zeigt es aber nicht an.
Ich bleibe dran....


Gesendet von meinem iPhone mit Tapatalk

[rubrei]

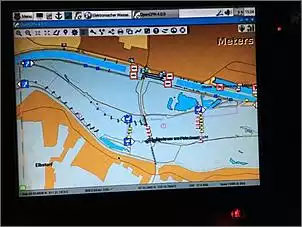

Es funktioniert!

Eins stört mich! Es gibt keine freien Karten meines Reviers - die Seenplatte MV.
Und das Plugin für NV-Karten läuft unter Linux nicht!





Gesendet von meinem iPhone mit Tapatalk

[rubrei]

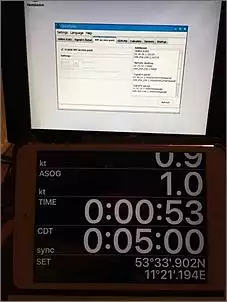

So, Access-Point steht, die Daten vom GPS gehen über Openplotter auf das IPad.
USB-Wifi-Stick nochmal 8 Euro.
Wenn ich doch endlich Kartensätze für mein Revier hätte.... dann würde das alles Sinn machen!
Als nächstes probiere ich mich am NMEA des Airmar am Boot und AIS, obwohl binnen eher sinnlos, aber probieren werde ich es!
Soweit erstmal....





Gesendet von meinem iPhone mit Tapatalk

[rubrei]

Nächste Woche also doch zum Boot und mal sehen, ob ich die NMEA-Daten vom Airmar eingespeist bekomme...




Gesendet von meinem iPhone mit Tapatalk

[Sigi S.]

Wenn du zu hause gleich testen willst, nimm den NMEA-Simulator.

Du kannst direkt die Werte eingeben, die du als NMEA Daten brauchst

[martin.g]

Hi,
prinzipiell liest sich das Projekt sehr interessant. Ich bin für unser Boot auch noch auf der Suche nach einem vernünftigen Plotter. Auf Grund der Bootsgröße kommt eine Bedienung über Tastatur und Maus aber nicht in Frage.
Das heißt, ein Touchscreen Display wäre Voraussetzung. Die Größe sollte sich zwischen 7 und 10 Zoll bewegen und es muss spritzwassergeschützt sein.
Hat damit schon jemand Erfahrung gesammelt? Oder wollt ihr den Raspberry alle mit Tastatur und Maus bedienen?
Viele Grüße
Martin

[Sigi S.]

Openplotter ist ein sehr interessantes Thema, aber gerade die Bedienbarkeit und die Displayhelligkeit war auch für mich ein Grund für einen fertigen Plotter.
Für den Rpi2 gibt es ein elegantes 7" Touch Diplay, aber leider ist viel zu dunkel

Ich verwende zwei 7" Plotter, einen für die Karten und Sonar, den anderen für die ganzen Messdaten, damit alles übersichtlich ist

[martin.g]

Ja, mittlerweile vermute ich auch, dass das ganze eher theoretischer Natur ist oder nur für große Boote mit Platz für einen Monitor, Tastatur und Maus.
Ich habe zwar diese Seite gefunden, wo sich jemand damit auseinander setzt, aber sehr erfolgversprechend sieht das nicht aus: https://www.hackster.io/mvandervoort...troller-2b3736
Gibt scheinbar eh nicht viel passendes an Displays und das eine, das er dann gefunden hat, spiegelt wie sau und der Selbstbauholzrahmen ist weit davon entfernt, dass ich ihn auf meinem Boot wollte.

Denke, ich werde mich auch eher im Bereich fertiger Plotter umsehen. Auch die Lösung über Android Tablets sagt mir nicht so ganz zu. Wenn man Tablet-Preis, wasserdichte Box, Halter usw. zusammenrechnet, kann ich auch gleich einen fertigen Plotter kaufen und der ist zu 100% auf die Umgebungsanforderungen optimiert (Sonnenablesbarkeit, Wasserschutz, Salzwasservertäglichkeit, ...)

[rubrei]

Openplotter ist sicher kein Vergleich oder Konkurrenz zum Plug&Play-Plotter. Bei mir an Bord ist er optimal, zumal das System grundsätzlich ausbaufähig ist. Ich versuche gerade mittels Remote Desktop das ganze auf das Tablet zu bringen, dann spart man sich Monitor, Maus und Tastatur. Letztlich habe ich Spaß an diesem System, ob es sich nachher lohnt.... Mal sehen. Mit Kartenmaterial liegt so ein 10 Zoll-Plotter aber schon gut über 1000 Euro..... dann hat man aber alles aus einem Guss.


Gesendet von meinem iPad mit Tapatalk

[rubrei]

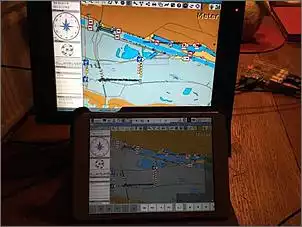

Der Remote-Desktop läuft. Somit wäre theoretisch der Monitor überflüssig und das Tablet der Ersatz. Sicher ist ein Tablet nicht so optimal und ein echtes Plotterdisplay natürlich besser. Ich teste weiter....




Gesendet von meinem iPhone mit Tapatalk

[Bayliner 1702]

Um OpenCPN auf einem Tablet Display laufen zu lassen musst Du aber nicht den Umweg über eine Raspi machen.
Siehe hier:
https://play.google.com/store/apps/d...n.opencpn_free

Ich benütze Open CPN für Windowa an einem Toughbook und werde es dieses Jahr mal auf dem Tablet versuchen.
Auf dem Tablet hatte ich seither Oruxmaps. Das funktioniert super.

Gruß

Wolfgang

[rubrei]

Da hast Du recht, OpenCPN läuft ja allein auf nahezu allen Oberflächen. Ich möchte nur gerne meine NMEA-Daten vom Tiefenmessen integriert haben. Vielleicht noch AIS dazu. Und da ist der Raspi nicht schlecht, da er alles bündelt. Ich hatte bisher ein Netbook und einen Plotter. Würde das gerne irgendwie kombinieren; allein schon wegen der Energiebilanz. Ob es nachher praktikabel ist, wird man sehen.


Gesendet von meinem iPhone mit Tapatalk

[McElch]

Ich experimentiere auch gerade mit Raspy und NMEA herum und bin dabei auf openplotter gestoßen. Cooles Projekt, besonders die Einbindung von Sensoren finde ich spannend!

Habe ein Image runtergeladen und installiert. Startet auch, allerdings startet OpenCPN nicht. Das stört mich aber derzeit nicht, der Raspy soll später eh nur AIS und GPS einsammeln und anderen Geräten zur Verfügung stellen.

Vielleicht richte ich das auch noch so ein, dass der Raspy als Router die Internetverbindung per WLAN für das Boot bereitstellt.

Wenn das alles läufzz werde ich hier mal berichten.

Ich habe übrigens zwei verschiedene USB-AIS-Empfänger, mit denen ich da experimentiere:

Den Seanexx und den AISSpotter.
