Freibeuter · #1 29.04.2008, 10:35

Moin Leute!
Welch Elektroniker (oder Wissende) mag mir helfen?

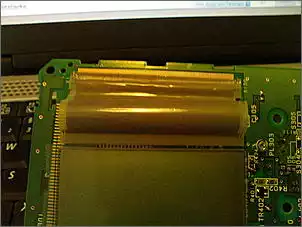

Auf meinem Angelboot sitzt ein Apelco/ Raymarine FF360, dessen Display mit Querleerzeilen nervt. Nun habe ich das Gerät zerlegt und festgestellt, dass die Litze vom Display zur Platine mit einer Art Klebeband gesichert ist und im Laufe der Jahre anscheinend geschrumpft, gewandert ist. (Das Problem ist mir von Marelli KI´s bekannt. Habe es aber nie selbst repariert).

Klicken Sie auf die Grafik für eine größere Ansicht

Name: DSC00051.jpg
Hits: 264
Größe: 35,9 KB
ID: 83037

Kann ich die Verklebung lösen, reinigen und neu aufsetzen?

Wenn ja, womit?
Was muss ich grundlegend beachten?

Ich hoffe es ist heute genug los hier, um auch eine Antwort zu bekommen.

burmi · #2 29.04.2008, 11:08

Moin Jörg,

wo willstes ablösen? Am Display oder an der Leiterplatte?
Displayseitig kriegste das selten runter, ohne den Flexstrip zu zerstören.
LP seitig geht das mit Hobbywerkzeug auch schlecht.
Übrigens kriegen diese Flexverbinder auch gerne mal Unterbrechungen, das muss nicht zwingend ein Kontaktierungsproblem sein.

Aber schaun wir mal, da kommt sicher noch mehr zum Thema.

Gruß
Martin

Freibeuter · #3 29.04.2008, 11:22

@Martin

Zur Platine hin...Flexstrip ist wohl das olle Tesafilmstreifchen? Das hat sich schon weitgehenst abgelöst.
Mit der Lupe betrachtet, kann man sehen, dass die Leerstreifen auf dem Display, bei den "weggerutschten" Kontakten der Litze entstehen.

Ist anscheinend der häufigste Fehler an solchen Geräten (egal welcher Hersteller). Es wäre schon schön, dieses Problem ohne fremde Hilfe zu beheben.

Ein Neues habe ich schon liegen, es geht um das reine Kräftemessen!

Ich werde mich nicht geschlagen geben. Entweder spiele ich das Ding ganz kaputt oder es funktioniert am Ende wieder.

burmi · #4 29.04.2008, 12:22

Mit Flexstrip meine ich den Flexverbinder den Du Litze nennst, also die "Leitung" zwischen Display und Platine.

Ist der auf der Platine gelötet? Wenn da nur Lötstellen unterbrochen und keine Anschlusspads auf der Platine zerstört bzw. abgerissen sind hast Du mit entsprechend feinem Lötgeschirr und mindestens Lupe, besser Mikroskop evtl. ne Chance.
Das ist für ungeübte allerdings schwierig !!! Und scheitert meist schon an der nicht vorhandenen zierlichen Spitze für den Lötkolben.

Gruß
Martin

DolceVita · #5 29.04.2008, 12:40

versuchen durchzumessen, wo das Leck liegt. Dann mit Silberleitlack versuchen, zu überbrücken. Habe ich auch mal gemacht und hat gut funktioniert.
Gruss Klaus

Freibeuter · #6 29.04.2008, 13:46

Danke soweit...

@ Martin

Aaah, Flexstrip, OK!
Also der Flexstrip ist nicht auf der Platine verlötet, sondern lediglich aufgelegt und mit einer Art Tesafilm gesichert. Nun hat sich der Tesastreifen gelöst und man könnte den Flexstrip mit leichter, kontrollierter Gewalt abziehen.

@Klaus

Es gibt kein Leck. Die Kontaktstreifen des Flexstrips liegen schief und berühren stellenweise zwei Kontakte auf der Platine.

Mein Plan:
Ich möchte nun die Leiterbahn von der Platine lösen, diese reinigen und ausrichten, anschliessend wieder verkleben.
Und hoffe das es dann wieder funktioniert.

burmi · #7 29.04.2008, 14:16

wenn das nur mechanisch fixiert bzw. geklebt ist und es sich zerstörungsfrei ablösen lässt, versuchs halt, aber vorsichtig, die Flexstrips sind sehr empfindlich gegen mechanische Belastung, nix für Grobmotoriker

Nur, wie willstes wieder befestigen

?
Obwohl, das iss ja auch nicht so wichtig, es ging ja hier wohl auch um "Er oder ich", hä,hä

Gruß
Martin

Freibeuter · #8 29.04.2008, 14:38

Zitat:

Zitat von burmi

wenn das nur mechanisch fixiert bzw. geklebt ist und es sich zerstörungsfrei ablösen lässt, versuchs halt, aber vorsichtig, die Flexstrips sind sehr empfindlich gegen mechanische Belastung, nix für Grobmotoriker

Nur, wie willstes wieder befestigen

?
Obwohl, das iss ja auch nicht so wichtig, es ging ja hier wohl auch um "Er oder ich", hä,hä

Gruß
Martin

Zerstörungsfrei weiß ich ja halt erst nach Ausführung.
Ich wollte es mit Tesa ausrichten und mit Heißkleber fixieren.

Für anderweitige Tipps bin ich aber dankbar!

Ich würde mich schon freuen, wenn es anschließend wieder funktioniert. Mein lütter Nachbar ist noch in der Lehre und sowohl Bootsfahrer als auch Angler, wenn ich ihm ein funktionierenden FF mit Lot und Log vermache, hüpft er bestimmt vor Freude.

Freibeuter · #9 29.04.2008, 18:34

Gelöst und ausgerichtet habe ich und siehe da: Funktioniert.

ABER!
Den Flexstrip habe ich mit Tesa fixiert und zwecks Anpressdruck, zwei Wäscheklammern und Stücken eines zerbrochenen Zollstocks zur Aushilfe gebeten, weil sich die doofe Litze sonst kräuselt wie ein Schweineschwänzchen.

Also wie bringe ich dauerhaft den fiesen Flexstrip auf die Platine?

Bevor das Vorgeschlagen wird: -Meine Klammerkonstruktion werde ich nicht mit einbauen, dass ist schon mal klar.
Es muss also einen Strom leitenden Kleber geben. Wer weiss mehr?

basteluwe · #10 30.04.2008, 09:31

Hallo Freibeuter,

Zitat:

Zitat von Freibeuter

Es muss also einen Strom leitenden Kleber geben.

Elektrisch leitenden Kleber kannst Du vergessen (wenn es ihn denn gäbe?)! Der würde ja sämtliche Leiterzüge des Flexstrip kurzschließen. Es ist praktisch sicher nicht möglich, per Hand so winzige Klebemengen zu dosieren, dass sie jeweils nur einen Leiter verkleben.
Im Normalfall sind die Flexstrip bei der Art der Installation auch im Original meistens nicht geklebt (auch wenn mann beim Auseinanderbau manchmal den Eindruck hat), sondern werden durch die Mechanik (Gehäusegestaltung, Montagerahmen o.ä.) beim Zusammenbau einfach gegen die Platine gedrückt. Zur Druckverteilung liegt dann oft ein Gummistreifen dahinter. Zur Fixierung während des Zusammenbaus ist der Tesafilm vielleicht gar nicht schlecht. Der dauerhafte Andruck erfolgt dann aber sicher durch irgendwas Konstruktives innerhalb des Gerätes. Hoffentlich ist Dir dort beim Auseinanderbau nichts weggefallen.

Gruß Uwe

Freibeuter · #11 30.04.2008, 09:52

Zitat:

Zitat von basteluwe

Hallo Freibeuter,

Elektrisch leitenden Kleber kannst Du vergessen (wenn es ihn denn gäbe?)!

Moin Uwe

Elektrisch leitender Kleber, wenn ich das jetzt so lese

. Nicht wirklich

!

Das Gerät wurde vor mir noch nicht geöffnet. Beim Zerlegen ist mir auch nichts runter gefallen.

Der Flexstrip ist in der Endlage S-förmig zwischen Patine und Display gelegt, dadurch entsteht ein leichter Materialfederdruck und die Position ist mit einem Klebestreifen gesichert.

Die Klebe Idee stammt vom Zerlegen. Ich habe den Flexstreifen mit einem Föhn erwärmt, weil ich nach Abziehen des Klebestreifens die Litze nur mit super leichtem Wiederstand lösen konnte.

Es gibt definitiv keine weitere konstruktive Lösung.

apiroma · #12 01.05.2008, 10:16

Versuche Dir mit Moosgummi ein Druckkissen zu bauen, welches mit doppelseitigem Tape auf einer Lage Tesa über dem Kabel fixiert wird.

Freibeuter · #13 02.05.2008, 15:56

Zitat:

Zitat von apiroma

Versuche Dir mit Moosgummi ein Druckkissen zu bauen, welches mit doppelseitigem Tape auf einer Lage Tesa über dem Kabel fixiert wird.

Gute Idee, danke!

apiroma · #14 03.05.2008, 12:57

Ist meist bei diversen Armbanduhren vorhanden.
Daneben gibt es auch Moosgummi mit Leiterröhrchen (Gummi mit leitfähigem Material versetzt, muß aber speziell gefertigt werden).
Ein Druckkissen hilft Dir hier weiter, außerdem kann es die Platine (unten vollflächig bzw. anders abgestützt oder verschraubt) und deren größere Bauteile sogar gegen Erschütterungen und Schäden durch Sturz sichern.

Freibeuter · #15 03.05.2008, 13:16

Zitat:

Zitat von apiroma

Ist meist ...

Sehr guter 4000ster Beitrag.
