Bau eines Boots mit Farymann 16 DS

[kreuzberger]

Zitat von Mio69

...Marianne, ein Zipfelchen???...

Da kontere ich mit dem hochgeschätzten Wilhelm Busch " ...daß nicht sein kann, was nicht sein darf...".

Wenn das mal nicht ein böswilliger Schattenwurf ist. DAS Problem hättest du mit dem 20 Franc- Schein nicht ( das Angebot gilt, sofern ich den Schein wiederfinde...).

Zu dem fraglichen Genius gibt es eine Sage, nach der er 1918 anläßlich des Waffenstillstands sein Standbein gewechselt habe.

Und hier im benachbarten Supermarkt gibt es gerade im Angebot ein sixpack Lethe...

( ich werde mich gleich tatsächlich an die Konstruktion der Schwerter für Wahtawah machen )( und damit haben wir auch wieder den Beziug zum Bootsbau... )().

[shakalboot]

Zitat von Mio69

...
Ich werde die beiden Leisten für den inneren Kiel also erst zusammenkleben, dann an den Stellen genau messen, wo die Spanten sind und noch 2 mm draufgeben für Epoxi.
...

Hallo Mio,

willst Du die Klebefuge 2mm dick machen?
Es ist zwar keine Verleimung, wo die zu verleimenden Flächen plan sein müssen, d.h. bei der Verklebung mit Epoxi kann schon ein kleiner Spalt sein...aber 2mm ist zu viel.
...oder hab ich das falsch verstanden ?!?

[Mio69]

Zitat von shakalboot

Hallo Mio,

willst Du die Klebefuge 2mm dick machen?
Es ist zwar keine Verleimung, wo die zu verleimenden Flächen plan sein müssen, d.h. bei der Verklebung mit Epoxi kann schon ein kleiner Spalt sein...aber 2mm ist zu viel.
...oder hab ich das falsch verstanden ?!?

Moin,

Jens, da hab' ich mich ja total verrannt, weil ich die Wasserlauflöcher rechts und links vom Kielschwein mal wieder nicht mit bedacht habe:



Auf die 2 mm war ich gekommen, weil ich ja in die Ausklinkung das Kielschwein hineinkleben muss. Da hatte ich an 1 mm rechts und 1 mm links gedacht. Wenn ich da nicht genug "Luft" gehabt hätte, dann hätte ich beim Einsetzen den Kleber gleich wieder abgestreift (hätte, hätte, ...).

Da ich aber ja die Wasserlauflöcher habe, ist das kein Problem. Ich habe mir das jetzt so gedacht:



Ich werde also die Ausklinkung ziemlich auf Pass machen und dann rechts und links einen Gehrungsschnitt mit 45° so ansetzen, dass ich noch ein paar mm des ursprünglichen Kastens stehen habe. Damit behalte ich dann wenigstens noch ein bisschen was an Seitenführung und kann die Leisten nacheinander einkleben und dann auch gleich miteinander verkleben.

Ich denke , das macht Sinn, und vergesst den von Jens zitierten Satz einfach ganz schnell wieder.

Lieben Gruß

Mio

Edit:

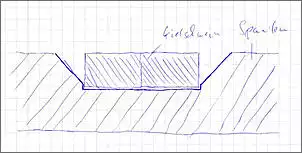

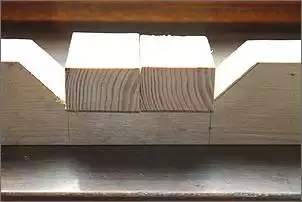

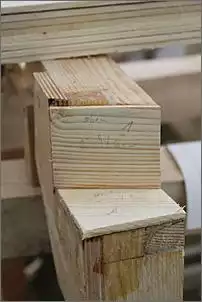

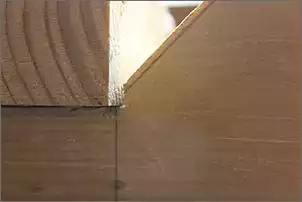

Ich habe gleich mal ein Muster aus einem der gesterigen Versuche gemacht:

[Heimfried]

Zitat von kreuzberger

Da kontere ich mit dem hochgeschätzten Wilhelm Busch " ...daß nicht sein kann, was nicht sein darf...".

Moin, moin.

Da stolperte ich doch drüber: der auch von mir hochgeschätzte Wilhelm Busch hat das wohl nicht geschrieben, sondern (laut Wikiquote) Christian Morgenstern in "Palmström".

[hein mk]

Moin Mio
Wie ich das sehe,hat der Kiel der Alder18 eine leichte Bucht?Da wäre es meines Erachtens nach richtiger den aus drei bis fünf Lagen ÜBEREINANDER statt nebeneinander zu verleimen,da braucht man dann 120mm breite Lamellen,zuschnitttechnisch nicht ganz einfach aber man könnte auch einige passende Bretter durch den Dickenhobel schieben.Sechsmeter Länge ist ja schon ne Büx,da würde man bei lamellierter Bauweise mit ordentlich verschuss der Lamellenstöße auch um Schäftungen herumkommen.
Na ja nu, ich habe vom Holzbootsbau nur begrenzt Ahnung,aber die lamellierte Bauweise für gebogene Holzteile(Decksbalken,Balkweger,Stringer usw)liebe ich einfach,gerade mit EP-Harz ist das ja kein großes Ding mehr,das war bei meinem Einstieg in den Holzbootsbau noch anders (vor 40 Jahren)da haben wir Deckshausdachbalken noch mit Phenolresorcienharzleim(den rotbraunen)verleimt,braucht man ein paar Zwingen mehr und die Lamellen müssen ordentlich gehobelt sein.
gruss hein

[Mio69]

Moin Hein,

guter Vorschlag, zumal mir die beiden Leisten nebeneinander auch nicht wirklich behagt haben.

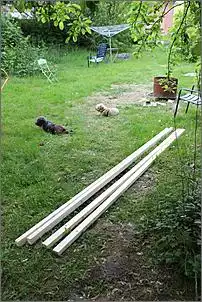

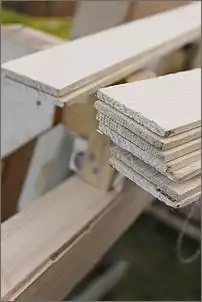

Problemlos bekomme ich ja Glattkantbretter in 3 m, 12 cm breit und 18mm stark. Dann käme ich zwar nur auf 2 Lagen, aber besser als die beiden Leisten allemal. Der Dickenhobel fehlt hier leider, oder ich muss gucken, ob ich die irgendwo auf 12mm hobeln lassen kann.

Alternativ könnte ich auch Sperrholz nehmen und zusägen, das sollte funktionieren. Aber die Sperrholzbestellung will ich erst machen, wenn ich den Rumpf beplanke.

Lieben Gruß

Mio

[René]

Solltest du jemand mit einer Bandsäge kennen, kannst du die Bretter auch hochkant aufsägen lassen.

Gruß René

[Blitzeblau]

Zitat von René

Solltest du jemand mit einer Bandsäge kennen, kannst du die Bretter auch hochkant aufsägen lassen.

Gruß René

Ha, ich kenne da wen

Zitat von Mio69

...

Ich trau mich ja garnicht zu sagen, was es für eine Bandsäge geworden ist , nachdem Charles hier seine N4400 genannt hat. Ich hätte ja auch gerne eine Binford 6500 gekauft, es ist aber dann doch nur die Basa 1 von Scheppach geworden. Aber bitte nicht schimpfen.

Lieben Gruß

Mio

[René]

Ja, dann, hab ich mal wieder geschlafen. Frohes sägen. Gibt ja genügend Videos dazu im Netz zu finden.

Gruß René

[kreuzberger]

Zitat von Heimfried

Moin, moin.

Da stolperte ich doch drüber: der auch von mir hochgeschätzte Wilhelm Busch hat das wohl nicht geschrieben, sondern (laut Wikiquote) Christian Morgenstern in "Palmström".

Pedant...

Hast ja recht, DAS hätte ich als permanenter Morgenstern(re)zitierer bedenken müssen...

Nachtrag: ich hatte da irgendwie "...Vater sein dagegen sehr..." im Hinterkopf. DAS ist aber von Wilhelm.

[Mio69]

Moin,

nachdem mir gestern beim Aufräumen ein frisch geschärfter Stechbeitel auf den Fuß gefallen ist (ist glatt durch den Schuh, die Socke und in den dicken Zehen hinein ) habe ich mir heute die Sicherheitsschuhe angezogen und bin in die Werft gehumpelt.

Erstmal ein bisschen Ordnung schaffen, Paletten sortieren, Arbeitstisch bauen, halt alles, was man so zum Arbeiten braucht.

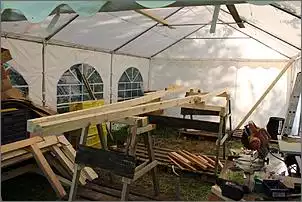

Und weil der Filius um 2 Uhr zu meinen Eltern ist, hatte ich sturmfreie Bude und habe mal ein bisschen mit der Helge angefangen.

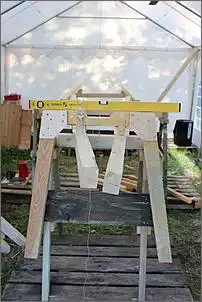

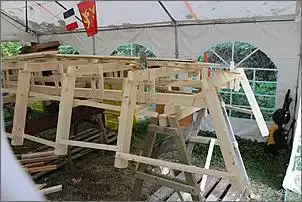

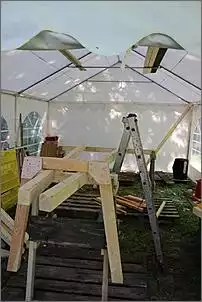

Also die Paletten ausgelegt, die ersten 2 Böcke mit den Quertraversen auf der vorderen Palette versehen, die zweite Traverse über 2 Paletten, die ersten Längsbalken, ..., alles schief und krumm, und diesmal konnte ich es nicht auf die Kamaraperspektive und das Objektiv schieben, der Garten halt.



Da habe ich erstmal Pause gemacht

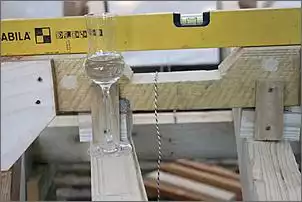

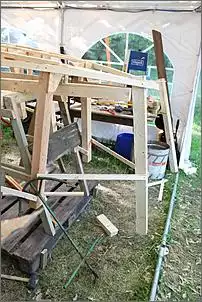

und dabei dann kam mir Foucault in den Sinn: ich habe kurzerhand einen Fixpunkt im Universum geschaffen an dem ich mich jetzt orientiere.



Irgendwann war die Helge fertig.

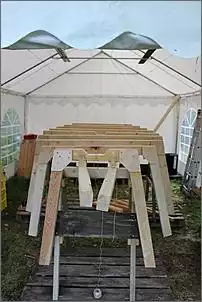

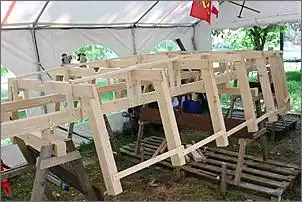

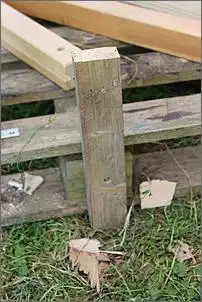

Immer noch schief, aber mit Richtschnur, sauberem Messen und der Laserwasserwaage wird das alles kein Problem, darauf die Spanten sauber auszurichten. Die Paletten habe ich dann noch im Boden verankert, damit auch alles so schön schief bleibt und die Spanten später gerade :



Dann war es 17 Uhr und ich hatte noch keine Lust aufzuhören.

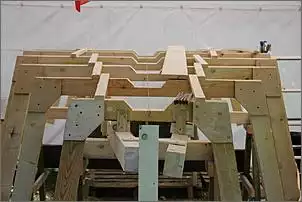

Also habe ich mir Spant Nummer 1 geschnappt, und das die Tage Geübte am lebenden Objekt ausprobiert. Also wieder anzeichnen, sauber mit Hanzo sägen, die Schnitttiefe der Kreischsäge nochmal kontrollieren



und zack, war der Spant fertig.

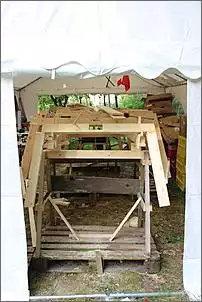

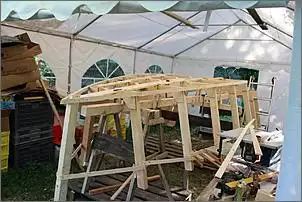

Und dann kam der Moment, bei dem ich doch ein Tränchen verdrücken musste: die Kiellegung oder besser gesagt, der erste Spant wurde montiert:



Vor lauter Rührung wusste ich jetzt auch nichts mit mir anzufangen, da habe ich gleich mal wieder die anderen Spanten zumindest vorerst an die richtige Stelle gelegt. Höhe über DWL stimmt zwar noch nicht, sieht aber trotzdem schon toll aus.

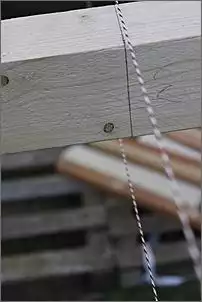

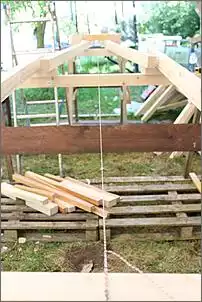

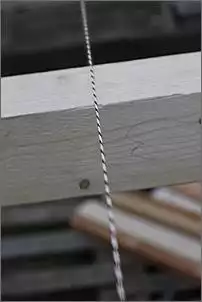

Die Mittschiffsebene habe ich jetzt durch zwei Schnüre definiert: die eine läuft unter den Spanten lang, die zweite darüber. Wenn ich jetzt beide Schnüre in Deckung bringe, und der Strich in der Mitte der Spanten dazwischen verschwindet, vermeide ich einen Paralaxenfehler und kann damit die Spanten sauber in der Mitte ausrichten:



So, jetzt ist aber auch gut, der Schnaps zur Kiellegung verbietet weitere Arbeit an scharfen Geräten und morgen ist ja auch noch ein Tag.

Ich bin happy

Lieben Gruß

Mio

[hein mk]

Moin Mio
Na,da geht jsa was los.Aaaber siehszu ma,was hatte ich nicht alles geschrieben zum Thema "loser Gartenboden".Ich habe damals(1988) auch auf der Wiese gebaut,habe aber den Mutterboden unter den Auflagepunkten bis zur eiszeitlichen Gelbsandschicht ausgehoben und mit Verlegesand aufgefüllt eingeschlämmt und verdichtet,darauf kamen 6cm dicke Betonplatten und auf denen wurden dann die Querträger der Helling aufgelegt.Für mein Boot alles aus 100mm HPB Trägern.Laserwasserwaage war damals noch nicht zu haben,selbstgebastelte schlauchwaage ist aber genau genug gewesen.
gruss hein

[Joh-Thaler-Boot]

Hallo Mio,

saubere Leistung, saubere Arbeit, schön zu sehen was bei dir im Garten außer Grünzeug noch alles wächst.

Macht mir richtig Lust und Laune auch ein eigenen NEUBAU anzufangen, nicht die alten Kisten reparieren und pimpen

Kannst echt Stolz sein auf deinen Kiellegung mit Kiel oben, genieße dein Feierabendbier


Gruß aus der Hauptstadt
Georg

[Heimfried]

Glückwunsch zur Kiellegung, Mio!

[Blitzeblau]

Hallo Mio,

Glückwunsch auch von mir zur Kiellegung und immer ein Fingerbreit Epoxy im Becher Ein denkwürdiges Ereignis an einem denkwürdigen Tag.

May the 4th be with you!!!

[shakalboot]

Moin Mio,

...auch von mir Glückwunsch zum Baubeginn...äh - Kielobenlegung!

und überdenke das mit den Arbeitsschutzschuhen noch mal...die schützen nähmlich nicht wirklich vor Arbeit (grins)
und scharfes Werkzeug ist auf alle Fälle besser in der Werkzeugkiste, als steckend im Fuß aufbewahrt...so, Klugscheißermodus aus!

Viel Spaß und Erfolg weiter beim Bootsbau!

[Mio69]

Moin,

erstmal danke an alle für die guten Wünsche

Der Freude gestern folgte dann heute der Nackenschlag. Mit meinem Fixpunkt im Universum habe ich heute Spant 2 - 5 an der Helge ausgerichtet. Nur den 3. Rotationsfreiheitsgrad, den habe ich nicht bedacht.

Irgendwas stimmte gestern schon nicht, passte mir noch nicht. Als ich heute den 5. Spant hängen hatte und mein Glattkantbrett durch die Aussparung für das Kielschwein schob, da sah ich es :
Die Spanten sind alle etwas verdreht, ausgehend vom ersten, an dem ich mich heute orientiert habe.
Somit habe ich zwar Parallelen, die Spanten sind auch alle auf der richtigen Höhe, an der richtigen Position Mittschiffs in Längsrichtung und auch lotgerecht,, aber alle sind ca. 2-3° verdreht, so dass sie jeweils Parallelogramme bilden, sind also nicht im rechten Winkel zur Mitte.

Na ja, noch mal alles neu Ausrichten ... egal.
Aber nicht mehr heute, Kopp is' leer.

Lieben Gruß

Mio

[Mio69]

Moin,

nachdem ich gestern ein bisschen den Aufstieg der Fortuna feiern musste (ich hab' mir aber kein Stück vom Rasen geholt) war heute das erneute Ausrichten der ersten 5 Spanten fällig.

Und dann konnte ich endlich das machen, was ich ja eigentlich am Samstag schon machen wollte: den Vordersteven anheften. So sieht's jetzt aus:




Sind die Kurven nicht g..l?

Alles bis auf den Vordersteven und die Spanten ist jetzt noch Beiwerk für Ausrichtung und Statik beim Bau. Nur das Glattkantbrett als Kielschwein bleibt erstmal , die Bandsäge hat nur 100mm Schnitthöhe, wer rechnet denn damit, dass ich mal Bretter damit aufsägen will .

Schönen Abend Euch allen

Mio

[kreuzberger]

Zitat von Mio69

...Sind die Kurven nicht g..l?...

Einfacher Sachverhalt, einfache Formulierung...: Ja.
Kurven sind DAS meistens.

Und auch von mir ( nachträglich, war am Wochenende aushäusig ) die intensivsten Glückwünsche zur Kiellegung/ Spantenstellung/ ... usw.

Grüße aus Berlin, Günter

[Thonix84]

Moin Mio!
Glückwunsch!!! Sieht langsam nach einem Boot aus!


Wie machst du das beim Vorsteven? Da laufen die Leisten ja daran vorbei und dann erst zusammen. Wie kann man sich das im fertigen Zustand dann vorstellen?


Frag deshalb so neugierig, weil ich bei meinem Vorsteven auch ewig getüftelt hab, bis es mir gepasst hat. Da war ich froh, mich eines Profis mit Formatkreissäge bedienen zu können.


Grüßle,


Felix

[Mio69]

Moin,

so, kurzes Update:

Die Spanten sind alle dran



der Heckspiegel bindet gerade ab (in Werfthalle 1/Küche)

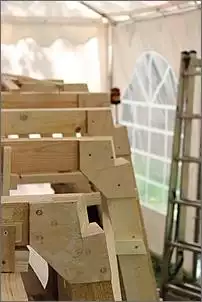

und die ersten Spanten bekommen ihre Ausschnitte:



An der Stelle nochmal Danke an Holger für die Erwähnung der Schneidlade in seinem Thread. Das Aussägen der Ausklinkungen mit ihren nach dem Straken furchbaren Winkeln wäre sonst in einem Desaster geendet, so ist das schon fast entspannt

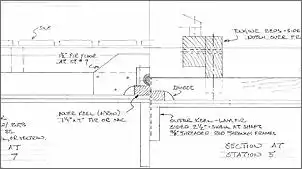

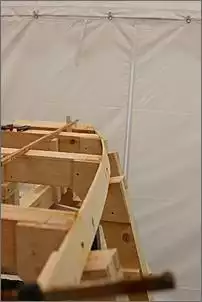

Jetzt nochmal zu dem Vordersteven. Das ist das, was ich an Plan dazu habe:



Das, was ich da jetzt schon "hängen" habe, ist der innere Teil, der ist ein bisschen schmäler als gefordert.
In der Zeichnung fehlen die Sheer- oder Chine-Logs. An der Stelle ist der Plan so hilfreich wie auch beim Heckspiegel .

Was da jetzt auf dem "alten" Foto von voriger Woche noch an Leisten zu sehen ist, das war nur der Versuch, den Steven irgendwie strakend da vorne an einen Siemens-Lufthaken zu hängen. Die sind aber jetzt ab:


(und nein, der Steven ist gerade, nur die Helling ist da so krumm)

Wie die Konstruktion letztendlich da vorne wird , entscheidet der Strak

Aber stabil wird es.

Lieben Gruß

Mio

PS: Ich geh jetzt noch ein bisschen sägen

[shakalboot]

Hallo Mio,


das geht ja gut voran bei Dir


..ich finde es nur lustig, daß wir alle (Holger, Günter, Du und ich) irgendwie die gleichen Schraubzwingen (PaidLink) haben...gabs im 10er Set

[Mio69]

Moin,

weiter geht's mit dem Brezelbacken:

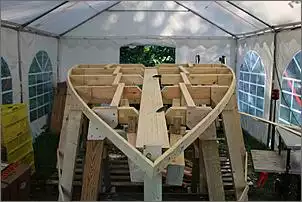

Die Toutatis hat jetzt auch einen Ar..., ehm, ich meine einen Heckspiegel:



Die Rundung fürs Deck fehlt hier noch, die kommt nach dem Straken der Sheer aber noch dran.



Und wie man sieht, sind Steuerbord die Ausklinkungen für die Chine-Logs auch fertig geworden. Die meisten passgenau, ab und zu auch mal irgendwie ein bisschen zu groß, aber nichts, was man mit ein paar sehr dünnen Streifen Holz und Epoxi nicht wieder zupanschen könnte.

Also war noch ein bisschen Zeit, um aus ein paar Rahmenhölzern

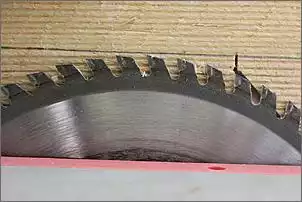

einen Haufen Sägespäne zu machen:



Und, richtig, ganz nebenbei noch ein paar Lamellen für die Logs zu bekommen:



Morgen besser ich nur die erwähnten Stellen aus, aber dann muss ich auch nochmal was anderes machen, der Sohnemann will ja auch noch abgeholt werden.

Lieben Gruß

Mio

[Mio69]

Moin,

ich hab' ja doch noch was getan :

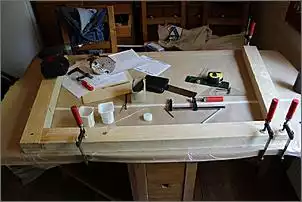

Einerseits die oben genannten Fehler ausgebügelt:



Andererseits hatte ich dann eh einmal das Epoxi in der Hand und hab' gleich mal die erste Lamelle angeklebt, ich wollte wieder so eine schöne Kurve sehen :

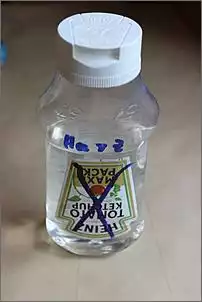

Ich bin jetzt übrigens der Fan von Ketchup-Flaschen für Harz und Härter:

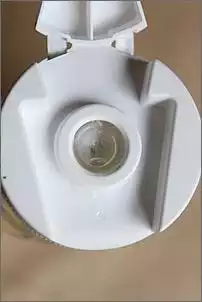

Karies bekommen die PET- Flaschen beim Härter zwar bestimmt auch, aber durch das Schlitzventil im Deckel tropft nichts und ich kann prima dosieren:



Lieben Gruß und schöne Woche

Mio

[Shearline]

Hi Mio! Ich lobe mir ja Deinen Enthusiasmus bei der Erzeugung von Sägespänen, aber so gewaltig sind doch die Biegungen beim Kimmweger nicht, dass Du den nicht auch aus einem (oder sagen wir mal 2) Stück hinbekommst.

Welchen Querschnitt soll der denn laut Plan haben?
