Drehzahlmesser rührt sich nicht.

[WMF-Stefan]

Guten Tag Forum,

ich habe bei unserem Selbstbauboot den Suzukimotor DF 140 in Betrieb genommen.
Motor, Schaltung und die Trimmung funktionieren.

Leider zeigt der Drehzahlmesser nichts an.
Die Beleuchtung funktioniert.

Eigentlich kann man beim Zusammenstecken nach Farben nicht wirklich was falsch machen.

Gibt es da noch einen Trick, muss ich da evt. was aktivieren?
Das gelbe Kabel habe ich bis um Motorzentralstecker durchgemessen, das ist
ok.

Vielleicht hat ja jemand noch einen Tip für mich oder evt. einen brauchbaren Schaltplan wo man was ablesen kann.

Danke und Grüße

Stefan

[Skipper0299]

Servus,

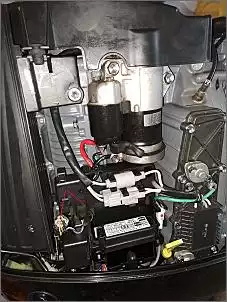

du musst im Motor den Stecker mit dem Blindstecker tauschen (siehe rote Linien im Bild). Bei dir ist auf Multifunktionsanzeige (oder wie das heißt) Codiert.

[WMF-Stefan]

Hallo Walter,

danke für deine Antwort!

Ich war gerade noch in der Garage und habe den Stecker gefunden und umgesteckt.
Morgen werde ich mal den Motor laufenlassen.

Ich werde berichten.

Grüße

Stefan

[Skipper0299]

Servus, hab gerade euren Selbstbau Beitrag durchgelesen. Ist ja einfach cool.

[Skipper0299]

Und noch etwas wollte ich euch mitgeben. Spült den Motor einmal im Jahr mit Entkalker, nicht das es euch wie mir ergeht.

Wenn Du mal Zeit hast lies dir das durch.
https://www.boote-forum.de/showthread.php?t=318552

[WMF-Stefan]

Hallo Walter,

ich hatte den Stecker am Motor umgesteckt.
Leider ohne Erfolg. Der Drehzahlmesser muckt sich nicht.
Die Trimmanzeige ist zwar beleuchtet, aber der Zeiger bewegt sich ebenfalls nicht.

Vielleicht hat ja jemand noch eine Idee.

Grüße

Stefan

[-the mechanic-]

Zitat von Skipper0299

du musst im Motor den Stecker mit dem Blindstecker tauschen (siehe rote Linien im Bild). Bei dir ist auf Multifunktionsanzeige (oder wie das heißt) Codiert.

Moin,

im Auslieferungsszustand sind die DF140B Motoren für die Standardmäßig mitgelieferten analogen Rundinstrumente verkabelt. Da muss nichts umgesteckt werden. Anbei ein Auszug aus der Montage/Aufbauanleitung für den aktuellen DF140B:



Woher weisst Du wie seine Stecker gesteckt sind? Gibt es Fotos?

Ist das Sub-Battery-Cable angeschlossen?

-the mechanic-

[Skipper0299]

Ja, gibt es.
https://www.boote-forum.de/showthrea...=312535&page=9
siehe # 165.

Und es ist kein B sondern noch A.

[WMF-Stefan]

Hallo Kollegen,

ich habe eine Kabelbrücke (provisorisch zum Testen)) zwischen beiden Kabelbäumen vom Instrument zum Hauptkabelbaum gesteckt.

Es fehlte quasi ein PLUS. Das war/ist "Buchse auf Buchse", daher auch mein Denkfehler beim Zusammenstecken.

Beleuchtung, Trimmung und DZM funktionieren.

Aber danke, dass ihr euch die Zeit genommen habt, zu meinem Problem was zu schreiben!

Viele Grüße

Stefan

[-the mechanic-]

Moin,

und ich frag' noch: "ist das sub-battery....."ach was solls

-the mechanic-

[-the mechanic-]

Zitat von Skipper0299

Ja, gibt es.
https://www.boote-forum.de/showthrea...=312535&page=9
siehe # 165.

Und es ist kein B sondern noch A.

Moin,

Auf dem Foto ist der Auslieferungszustand wie von mir beschrieben erkennbar: der SDS-Verbinder ist mit einer Schutzkappe versehen.

Anbei ein Auszug aus der Aufbau & Montageanleitung des DF140A:



Gehupft wie gesprungen...


-the mechanic-

[-the mechanic-]

Zitat von WMF-Stefan

[...] oder evt. einen brauchbaren Schaltplan wo man was ablesen kann.

Moin,

anbei der Verkabelungsplan für den DF140A mit den serienmäßgen analogen Instrumenten & der Top-bzw. verdeckten Seitenschaltbox:



-the mechanic-
